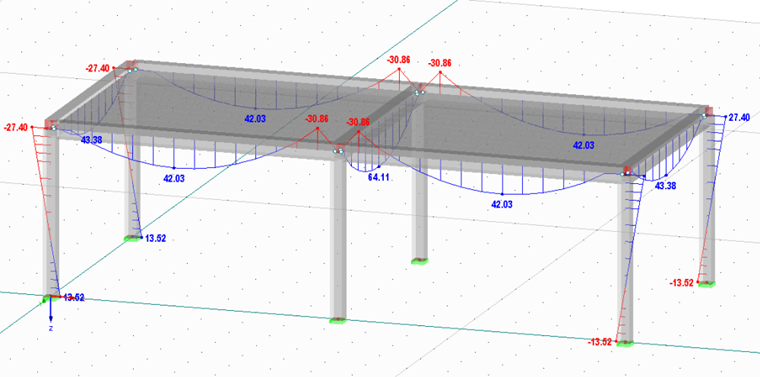

В комбинированной конструкции, состоящей из стержней и поверхностей, у меня есть рама с балками, имеющими шарниры стержней. Моментная диаграмма балок выглядит странно. В чём причина?

Question

Accepted Answer

Если балка и поверхность находятся в одной плоскости, они жестко соединены друг с другом.Хотя конец стержня имеет шарнир стержня, он уже в следующем конечном элементе жестко соединен с поверхностью и разделяет передачу нагрузки с поверхностью посредством изгиба. Для того, чтобы избежать моментов защемления, поверхность должна иметь линейный шарнир.

Корректировка эпюры моментов для балок с шарнирами на концах стержней в комбинированных системах
