Erstellung einer Tabelle für maximale Schnittgrößenpaarungen

Kann mir das Programm eine Tabelle erstellen, welche die maximalen Schnittgrößenpaarungen von mehreren Stäben ausgibt? Beispielsweise für den Obergurt eines Fachwerkstabes sowie die Streben.


Antwort:

Ja, dies ist möglich. Dazu sind die Stäbe in einem Stabsatz zusammenzufassen. Für durchlaufend zusammenhängende Stäbe kann der Typ "Stabzug" verwendet werden. Für andere Stäbe ist "Stabgruppe" zu verwenden. Die Unterscheidung ist grundsätzlich nur für die spätere Bemessung in Zusatzmodulen wichtig.

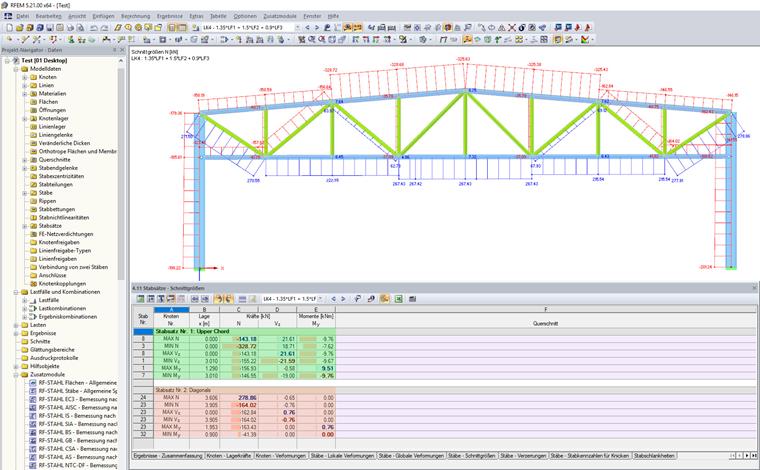

Nach Bildung der Stabsätze sowie Berechnung der Struktur können die Schnittgrößen in der Ergebnistabelle "Stabsätze-Schnittgrößen" ausgegeben werden. Über den Filter der Tabellen lassen sich unerwünschte Ergebnisse ausblenden.
