Erstellung einer Tabelle für maximale Schnittgrößenpaarungen

Je možné, aby program vytvořil tabulku, která ukazuje maximální kombinace vnitřních sil pro více prutů? Beispielsweise für den Obergurt eines Fachwerkstabes sowie die Streben.


Odpověď:

Ano, je to možné. K tomu je třeba zahrnout pruty do sady prutů. Für durchlaufend zusammenhängende Stäbe kann der Typ "Stabzug" verwendet werden. Für andere Stäbe ist "Stabgruppe" zu verwenden. Die Unterscheidung ist grundsätzlich nur für die spätere Bemessung in Zusatzmodulen wichtig.

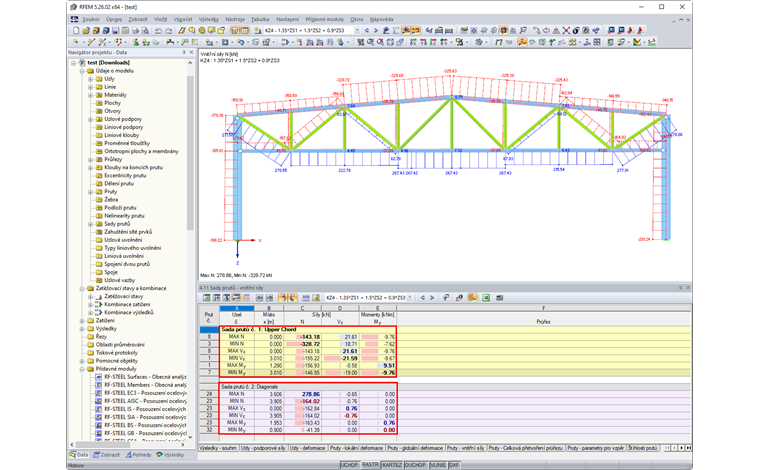

Nach Bildung der Stabsätze sowie Berechnung der Struktur können die Schnittgrößen in der Ergebnistabelle "Stabsätze-Schnittgrößen" ausgegeben werden. Über den Filter der Tabellen lassen sich unerwünschte Ergebnisse ausblenden.


Autor

Ing. Sühnel zajišťuje kvalitu programu RSTAB, podílí se na vývoji programů a poskytuje technickou podporu zákazníkům.
