Frage

In einigen Bereichen der modellierten Unterzüge beziehungsweise Rippen befinden sich auch Wände oder Wandpfeiler. Sind die Unterzüge an den Wänden zu trennen und zu entfernen, oder sollten diese durchlaufen?


Antwort:

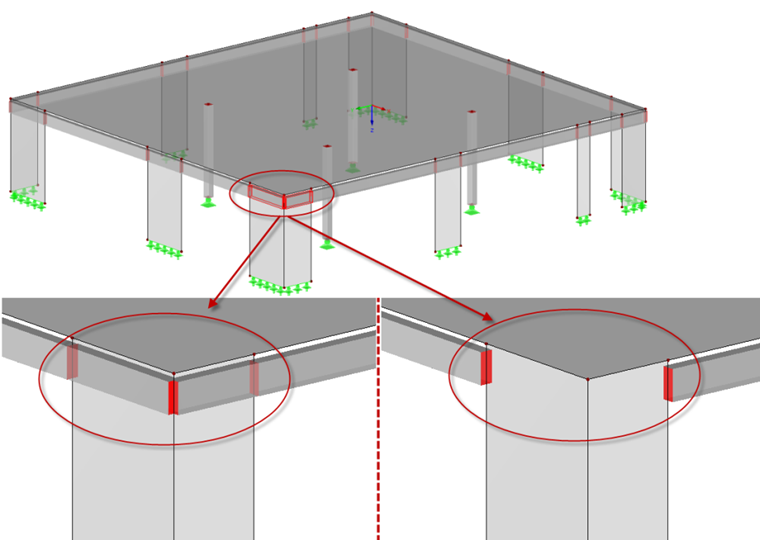

Bereiche mit doppelten Steifigkeiten sollten bei der Modellierung vermieden werden. Wird an derselben Stelle ein Unterzug und eine Wand modelliert, so teilen sich diese Elemente den Lastabtrag. Ein Nachteil bei der Trennung der Stäbe am Wandanschnitt ist, dass es an dieser Stelle zu Singularitäten kommt. Zudem ist der Bereich der Lasteinleitung aus Rippe in die Wand in der Höhe der Decke.
In dieser kombinierten Modellierung aus Stäben und Flächen gibt es also keine optimale Lösung.
Bei kleinen Modellen könnten alternativ dazu die Unterzüge mittels Flächen modelliert und die Bemessung mithilfe von Ergebnisstäben vorgenommen werden.



;
