问题

在建模的下部横梁或肋骨的某些区域内还会出现墙或壁柱。 是否有必要分隔和拆除墙上的下部横梁，还是应该继续穿过它们？

回复:
在对结构进行建模时，应避开具有双刚度的区域。 如果在同一位置对下部梁和墙进行建模，那么这些单元将分隔荷载应用。 将墙体周围的杆件分隔开的缺点是，奇异性问题出现在这个位置。 此外，从肋部到墙体的荷载作用区域在天花板的高度。
因此，在杆件和面的组合建模中没有理想的解决方案。
对于小型模型，可以对下部横梁进行建模，然后通过结果梁进行设计。

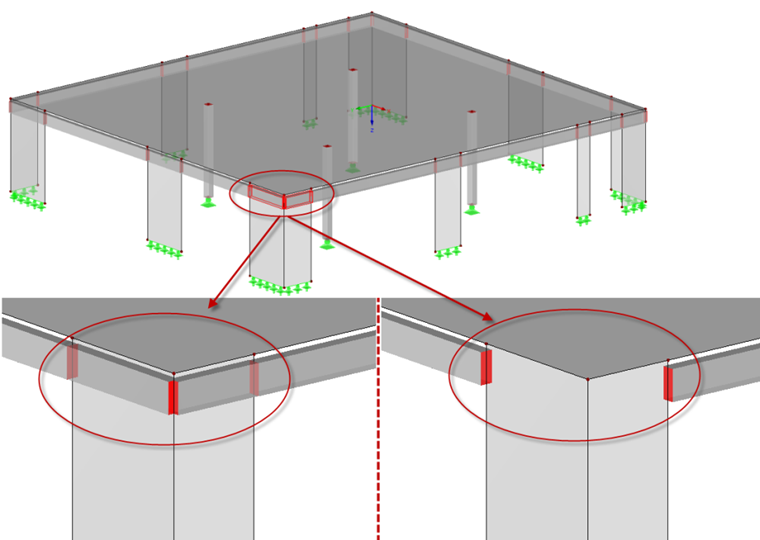

肋建模
肋建模
;
