Antwort:
Standardmäßig wird im Zusatzmodul RF-/ALUMINIUM der Rechenkern des Querschnittsprogramms DUENQ verwendet, um die Spannungen des wirksamen Querschnitts in einem iterativen Verfahren zu bestimmen. Diese Methode ist präzise, da alle Ecken und Kanten des Querschnitts erfasst werden, kann aber bei komplexen Profilen mit einem sehr hohen Zeitaufwand verbunden sein.

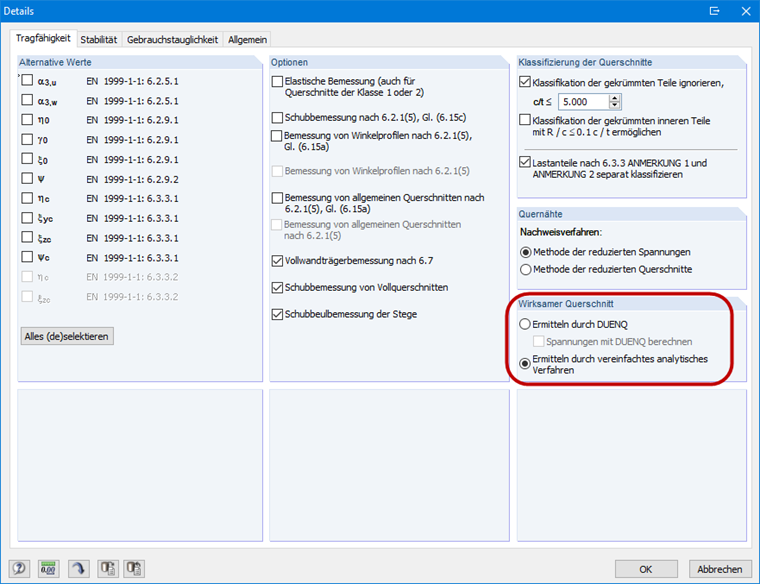

Alternativ lässt sich der wirksame Querschnitt durch ein vereinfachtes analytisches Verfahren bestimmen (siehe Bild 01), das wesentlich schneller abläuft. Bei diesem Ansatz werden Ecken, Ausrundungen etc. vernachlässigt und im Nachgang über einen Faktor kompensiert. Es erfolgt keine iterative Berechnung. Die wirksamen Querschnittswerte können daher höher ausfallen als mit der DUENQ-Berechnung.
Es empfiehlt sich, in solch einem Fall, die Berechnung mit dem analytischen Verfahren durchzuführen und im Anschluss nur das maßgebende Bauteil mit der maßgebenden Lastkombination mit der DUENQ-Lösung zu bemessen.
