In RF-STANZ Pro werden bei Wandenden und Wandecken keine Sohlspannungen abgezogen, obwohl der Typ "Fundament" eingestellt ist. Es lässt sich auch nirgends einstellen, dass die Sohlspannungen abgezogen werden sollen. Warum ist das so?

Q: In RF-STANZ Pro werden bei Wandenden und Wandecken keine Sohlspannungen abgezogen, obwohl der Typ "Fundament" eingestellt ist. Es lässt sich auch nirgends einstellen, dass die Sohlspannungen abgezogen werden sollen. Warum ist das so?

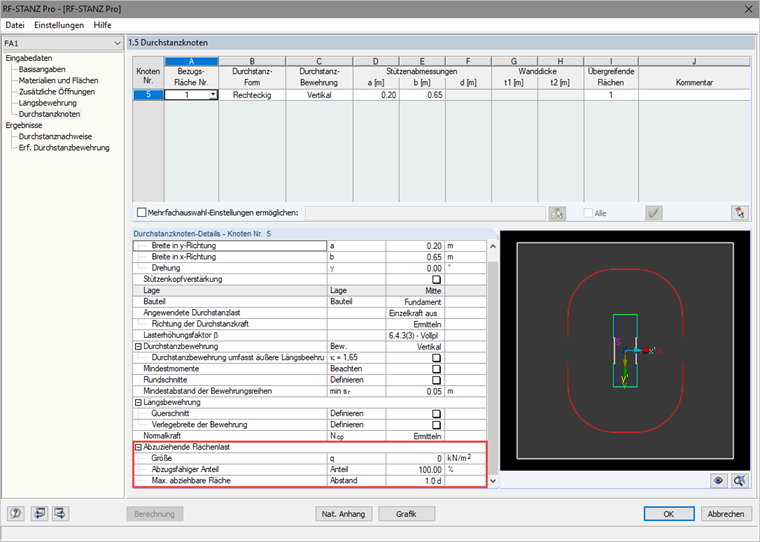

Wenn Sie einen Durchstanznachweis für eine Wandecke bzw. ein Wandende an einer Boden- bzw. Fundamentplatte durchführen, wird diese Eingabe nicht erforderlich.Da bei einem Durchstanznachweis an einer Wandecke bzw. einem Wandende die Durchstanzlast aus den Querkräften im kritischen Rundschnitt ermittelt wird, fehlt der Anteil der Flächenlast innerhalb des kritischen Rundschnitts (bis zur Lasteinleitung) ohnehin. Dadurch wird auch diese Eingabe im Dialog 1.5 nicht erforderlich.Wenn Sie hingegen den Durchstanznachweis für eine Einzelstütze an einer Fundamentplatte mit der Druchstanzlast aus der Normalkraft dieser Stütze durchführen, dann erscheint am Ende des Dialogs "1.5 Durchstanzkonten - Durchstanzkonten-Details" die Eingabemöglichkeit für die "Abzuziehende Flächenlast" mit welcher ΔVEd ermittelt werden kann.

Question

In RF-STANZ Pro werden bei Wandenden und Wandecken keine Sohlspannungen abgezogen, obwohl der Typ "Fundament" eingestellt ist. Es l&#228;sst sich auch nirgends einstellen, dass die Sohlspannungen abgezogen werden sollen. Warum ist das so?

Accepted Answer

Wenn Sie einen Durchstanznachweis f&#252;r eine Wandecke bzw. ein Wandende an einer Boden- bzw. Fundamentplatte durchf&#252;hren, wird diese Eingabe nicht erforderlich.Da bei einem Durchstanznachweis an einer Wandecke bzw. einem Wandende die Durchstanzlast aus den Querkr&#228;ften im kritischen Rundschnitt ermittelt wird, fehlt der Anteil der Fl&#228;chenlast innerhalb des kritischen Rundschnitts (bis zur Lasteinleitung) ohnehin. Dadurch wird auch diese Eingabe im Dialog 1.5 nicht erforderlich.Wenn Sie hingegen den Durchstanznachweis f&#252;r eine Einzelst&#252;tze an einer Fundamentplatte mit der Druchstanzlast aus der Normalkraft dieser St&#252;tze durchf&#252;hren, dann erscheint am Ende des Dialogs "1.5 Durchstanzkonten - Durchstanzkonten-Details" die Eingabem&#246;glichkeit f&#252;r die "Abzuziehende Fl&#228;chenlast" mit welcher ΔVEd ermittelt werden kann.
