Para as extremidades de parede e os cantos de parede, não são deduzidas tensões de contacto do solo no RF-PUNCH Pro, apesar de o tipo de "Fundação" estar definido. Es lässt sich auch nirgends einstellen, dass die Sohlspannungen abgezogen werden sollen. Qual a razão para isso?

Q: Para as extremidades de parede e os cantos de parede, não são deduzidas tensões de contacto do solo no RF-PUNCH Pro, apesar de o tipo de "Fundação" estar definido. Es lässt sich auch nirgends einstellen, dass die Sohlspannungen abgezogen werden sollen. Qual a razão para isso?

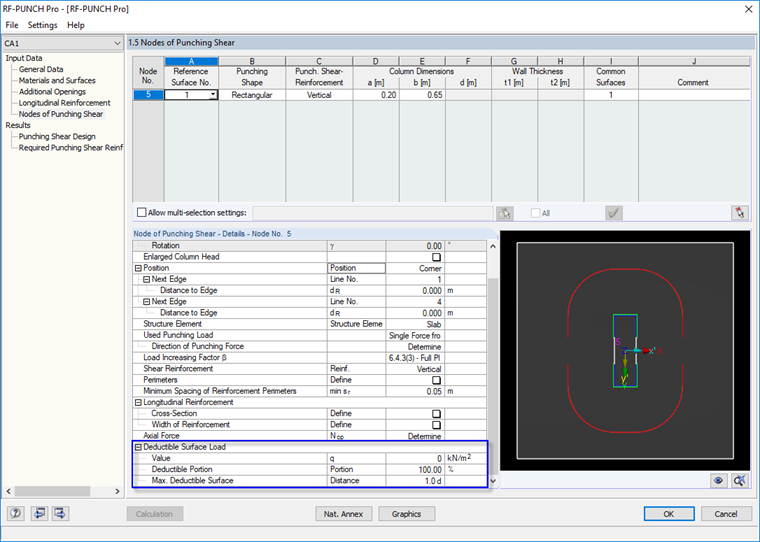

Se realiza uma verificação ao punçoamento para um canto de parede ou uma extremidade de parede numa laje de piso ou placa de fundação, esta entrada não é necessária.Da bei einem Durchstanznachweis an einer Wandecke bzw. einem Wandende die Durchstanzlast aus den Querkräften im kritischen Rundschnitt ermittelt wird, fehlt der Anteil der Flächenlast innerhalb des kritischen Rundschnitts (bis zur Lasteinleitung) ohnehin. Dadurch wird auch diese Eingabe im Dialog 1.5 nicht erforderlich.Wenn Sie hingegen den Durchstanznachweis für eine Einzelstütze an einer Fundamentplatte mit der Druchstanzlast aus der Normalkraft dieser Stütze durchführen, dann erscheint am Ende des Dialogs "1.5 Durchstanzkonten - Durchstanzkonten-Details" die Eingabemöglichkeit für die "Abzuziehende Flächenlast" mit welcher ΔVEd ermittelt werden kann.

Question

Para as extremidades de parede e os cantos de parede, n&#227;o s&#227;o deduzidas tens&#245;es de contacto do solo no RF-PUNCH Pro, apesar de o tipo de "Funda&#231;&#227;o" estar definido. Es l&#228;sst sich auch nirgends einstellen, dass die Sohlspannungen abgezogen werden sollen. Qual a raz&#227;o para isso?

Accepted Answer

Se realiza uma verifica&#231;&#227;o ao pun&#231;oamento para um canto de parede ou uma extremidade de parede numa laje de piso ou placa de funda&#231;&#227;o, esta entrada n&#227;o &#233; necess&#225;ria.Da bei einem Durchstanznachweis an einer Wandecke bzw. einem Wandende die Durchstanzlast aus den Querkr&#228;ften im kritischen Rundschnitt ermittelt wird, fehlt der Anteil der Fl&#228;chenlast innerhalb des kritischen Rundschnitts (bis zur Lasteinleitung) ohnehin. Dadurch wird auch diese Eingabe im Dialog 1.5 nicht erforderlich.Wenn Sie hingegen den Durchstanznachweis f&#252;r eine Einzelst&#252;tze an einer Fundamentplatte mit der Druchstanzlast aus der Normalkraft dieser St&#252;tze durchf&#252;hren, dann erscheint am Ende des Dialogs "1.5 Durchstanzkonten - Durchstanzkonten-Details" die Eingabem&#246;glichkeit f&#252;r die "Abzuziehende Fl&#228;chenlast" mit welcher ΔVEd ermittelt werden kann.

Falta de dedução das tensões de contacto do solo para os cantos da parede e as extremidades da parede no RF-PUNCH Pro
