Frage
Was bedeutet die Option „Schweißnahtbemessung aktivieren“ in den Detaileinstellungen von RF-/STAHL EC3?
Antwort:

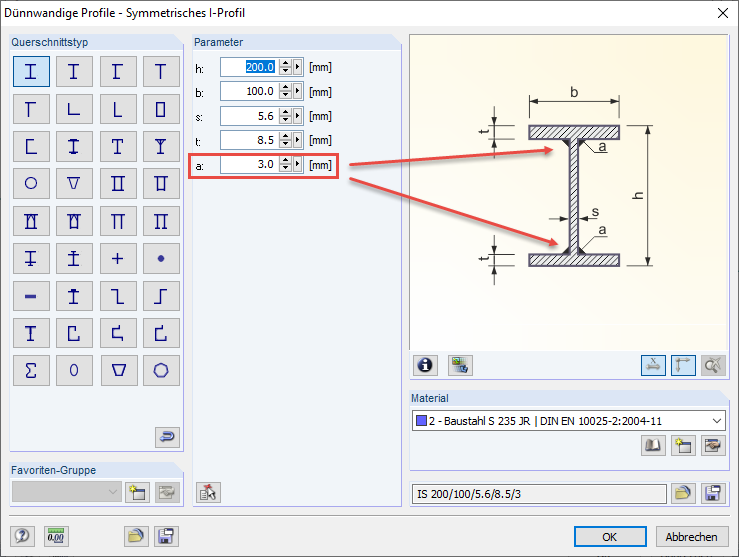

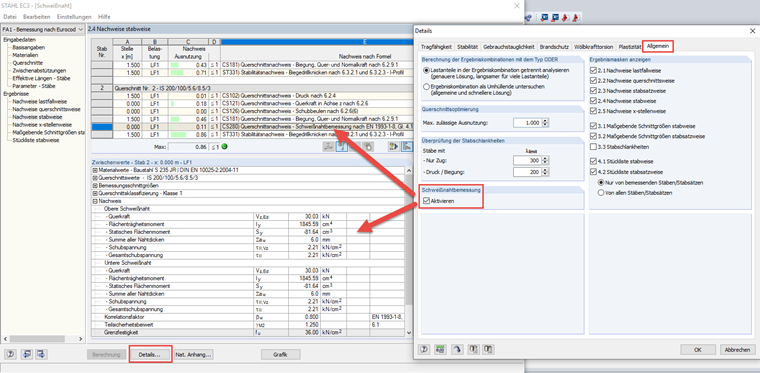

Hiermit wird der Nachweis der Längsnähte von geschweißten Querschnitten geführt. Stöße oder andere Anschlüsse werden nicht bemessen. Der Schweißnahtnachweis wird ausschließlich für die geschweißten Querschnitte der Querschnitts-Bibliothek geführt. Wichtig ist, dass in der Querschnittsdefinition die Dicke der Schweißnaht angegeben wird (siehe Bild 1). Kehlnähte von DUENQ-Querschnitten können in RF-/STAHL EC3 nicht nachgewiesen werden. Diese können jedoch in DUENQ bemessen werden.
