Pregunta

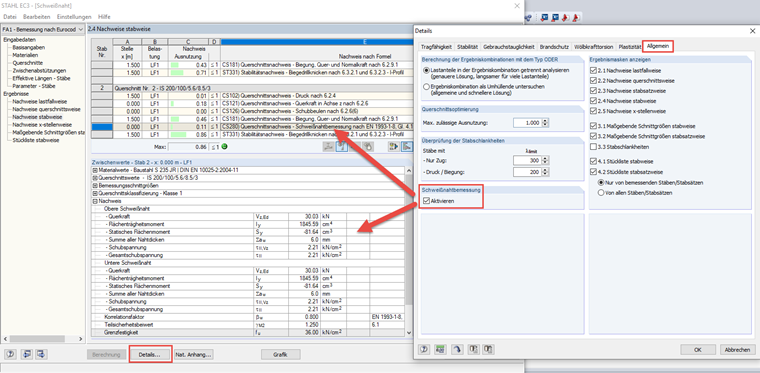

¿Cuál es el significado de la opción "Activar cálculo de soldadura" en la configuración detallada de RF-/STEEL EC3?
Respuesta:

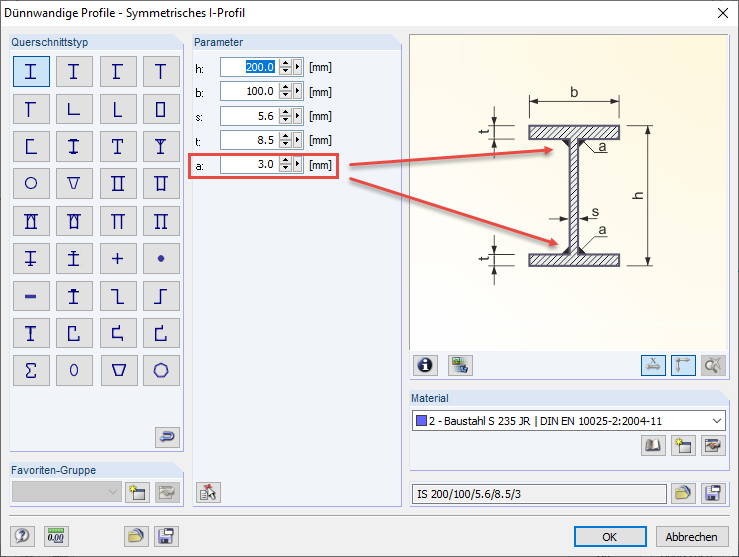

Esto se usa para proporcionar una prueba de uniones longitudinales de secciones soldadas. Las juntas u otras conexiones no están diseñadas. El cálculo de la soldadura sólo se realiza para las secciones soldadas de la biblioteca de secciones. Es importante que el espesor de la soldadura se especifique en la definición de la sección (ver imagen 01). Las soldaduras en ángulo de las secciones SHAPE-THIN no se pueden calcular en RF-/STEEL EC3. Sin embargo, estos se pueden diseñar en SHAPE -THIN.
