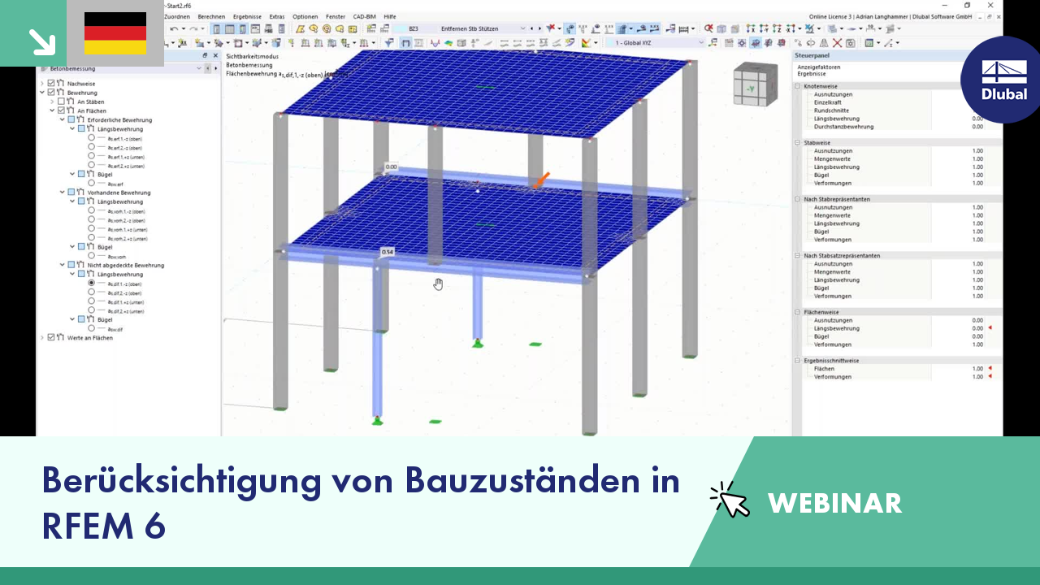

Berücksichtigung von Bauzuständen in RFEM 6

Das Add-On Analyse von Bauzuständen (CSA) ermöglicht die Bemessung von Stab-, Flächen- und Volumentragwerken in RFEM 6 unter Berücksichtigung spezifischer Bauzustände, die mit dem Bauablauf verbunden sind. Dies ist insofern wichtig, da Gebäude nicht auf einmal, sondern durch schrittweises Zusammenfügen einzelner Bauteile errichtet werden. Als Bauzustände bezeichnet man die einzelnen Schritte, in denen das Gebäude mit Strukturelementen versehen und belastet wird, während der gesamte Prozess als Bauprozess bezeichnet wird.

Somit liegt der Endzustand des Bauwerks nach Abschluss des Bauprozesses vor, also alle Bauzustände. Bei einigen Bauwerken könnte der Einfluss des Bauprozesses (also aller einzelnen Bauphasen) erheblich sein und sollte berücksichtigt werden, damit Fehler in der Berechnung vermieden werden. Ein allgemeiner Überblick zum Add-On Analyse von Bauzuständen (CSA) findet sich im Knowledge Base-Artikel "Berücksichtigung von Bauzuständen in RFEM 6".

Die Berechnung komplexer Strukturen mittels Finite-Elemente-Software erfolgt in der Regel am Gesamtmodell. Der Bau solcher Bauwerke ist jedoch ein mehrstufiger Prozess, bei dem der Endzustand des Gebäudes durch die Kombination der einzelnen Bauteile erreicht wird. Um Fehler bei der Berechnung von Gesamtmodellen zu vermeiden, muss der Einfluss des Bauablaufs berücksichtigt werden. In RFEM 6 ist dies mit dem Add-On Analyse von Bauzuständen (CSA) möglich.

Der Einsatz von Vollwandträgern ist oft eine wirtschaftliche Entscheidung beim Bau mit großen Spannweiten. Vollwandträger aus Stahl mit I-Profil haben typischerweise einen hohen Steg, sodass die Schubtragfähigkeit sowie der Abstand zwischen den Flanschen möglichst groß ist, aber einen dünnen Steg, um das Eigengewicht zu verringern. Aufgrund des großen Höhe-Dicke-Verhältnisses (h/t_w können Quersteifen erforderlich sein, um den schlanken Steg auszusteifen.

Im Navigator - Ergebnisse können Sie wählen, von welchen Bemessungssituationen Sie sich die Add-On-Ergebnisse grafisch anzeigen lassen möchten.

Für Bemaßungsobjekte können Sie sich optional Durchhänge oder Extremergebnisse anzeigen lassen.

Im Rendering-Modus können Sie dynamische Schatten hinzufügen. Im Kontextmenü lässt sich mithilfe von Schiebereglern die Hauptleuchtenposition verändern.
