Frage:

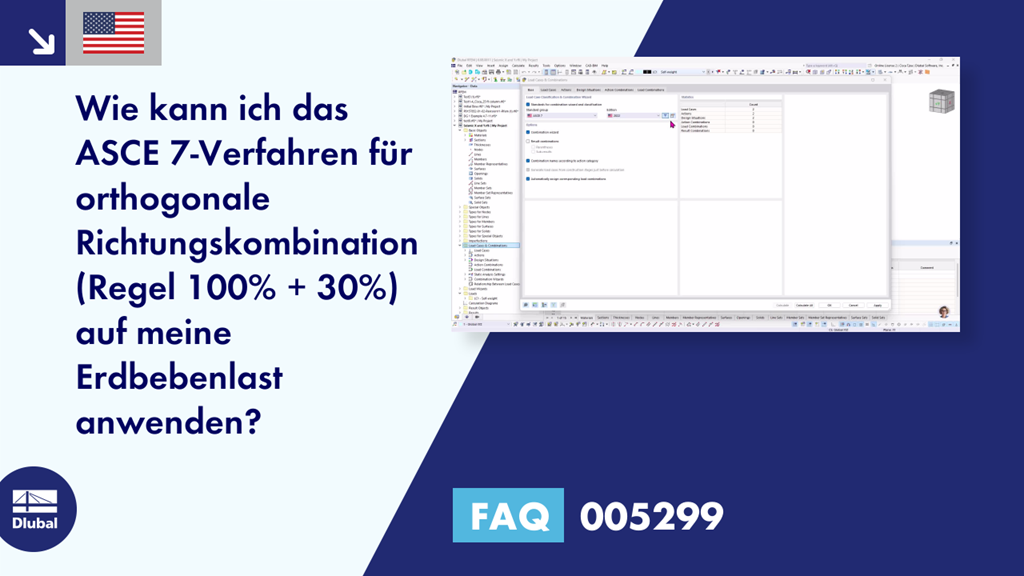

Wie kann ich das ASCE 7-Verfahren für orthogonale Richtungskombination (Regel 100% + 30%) auf meine Erdbebenlast anwenden?
Antwort:
1) Der orthogonale Kombinationsfaktor ist standardmäßig auf 0.3 (30%) eingestellt. Dieser Wert kann im Dialog ''Lastfälle und Kombinationen'' über die Option ''Parameter der Ausgabe bearbeiten'' geändert werden (Bild 1).
► Bild | Orthogonaler Kombinationsfaktor https://www.dlubal.com/de/img/033526
2) Erstellen Sie im Register "Lastfälle" die Erdbebenlastfälle in X- und Y-Richtung mit Qe als "Einwirkungskategorie". Aktivieren Sie dort das Kontrollfeld 'Zusätzliche Einstellungen | X und Y unabhängig betrachten'.
Legen Sie im Register ''Zusätzliche Einstellungen'' die Richtung für jeden LF fest. Aktivieren Sie danach die Option 'Lastfall für orthogonale Kombination berücksichtigen'. Die orthogonale Richtung aus dem Dropdown-Menü wird automatisch für beide LKs gewählt (Bild 02)
► Bild | Erdbebenlastfälle https://www.dlubal.com/de/img/033527
3) Die generierten LKs werden einschließlich des orthogonalen Kombinationsfaktors im Register ''Lastkombinationen'' aufgelistet (Bild 3)
► Bild | Generierte COs mit orthogonalem Kombinationsfaktorhttps://www.dlubal.com/de/img/033529
