Question :

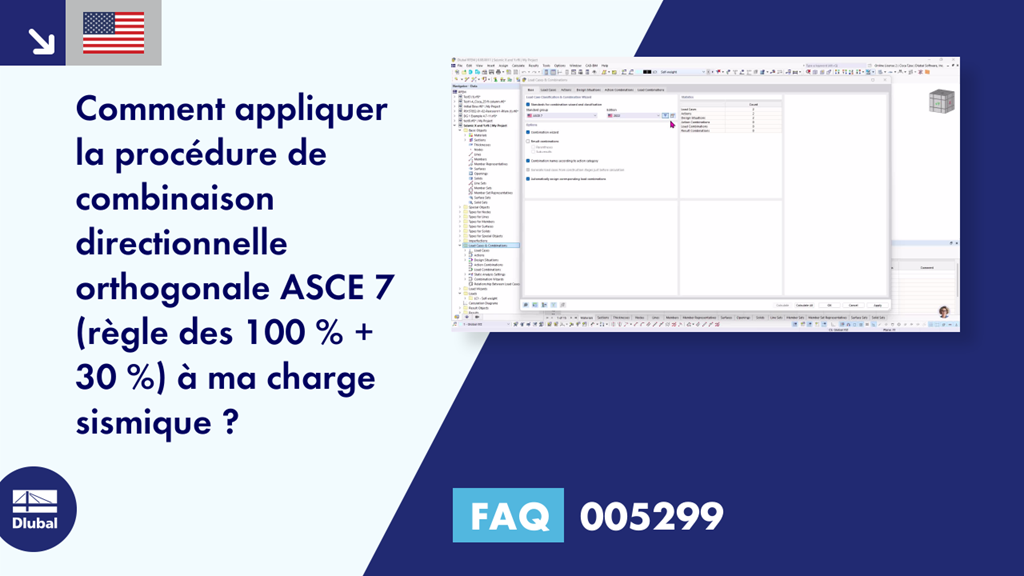

Comment appliquer la procédure de combinaison directionnelle orthogonale ASCE 7 (règle des 100 % + 30 %) à ma charge sismique ?
Réponse :
1) Le facteur de combinaison orthogonale est défini par défaut à 0,3 (30 %). Cette valeur peut être modifiée en allant dans les « Paramètres d'édition » dans la boîte de dialogue « Cas de charge et combinaisons » (Figure 01).
► Figure | Facteur de combinaison orthogonale https://www.dlubal.com/fr/img/033526
2) Dans l’onglet « Cas de charge », créez les cas de charge sismique dans les directions X et Y avec Qe comme « Catégorie d’action ». Activer l’option « Paramètres supplémentaires | Considérer X et Y indépendamment ».
Dans l'onglet ''Paramètres supplémentaires'', spécifiez la direction pour chaque CC. Activez ensuite l'option « Considérer le cas de charge pour la combinaison orthogonale ». La direction orthogonale dans le menu déroulant est automatiquement sélectionnée pour les deux CC (Figure 02).
► Figure | Cas de charge sismique https://www.dlubal.com/fr/img/033527
3) Les CO générées, y compris le facteur de combinaison orthogonale, sont répertoriés dans l'onglet ''Combinaisons de charges'' (Figure 03)
► Figure | CO générées avec le facteur de combinaison orthogonale https://www.dlubal.com/fr/img/033529
