Um Knotennetzverdichtungen zu definieren, wurden in den neuen Programmversionen weitere Optionen für die FE-Längenanordnung hinzugefügt. Es kann nun eine radiale, eine schrittweise oder eine kombinierte FE-Längenanordnung festgelegt werden.
Bei einer radialen FE-Längenanordnung erweitert sich der Verdichtungsbereich gleichmäßig von innen nach außen. Bei einer schrittweisen FE-Längenanordnung erfolgt die Verdichtung abschnittsweise in Bereichen mit gleicher Maschenweite und bei einer kombinierten FE-Längenanordnung ergibt sich der Verlauf durch eine Kombination aus radialer und schrittweiser Anpassung.

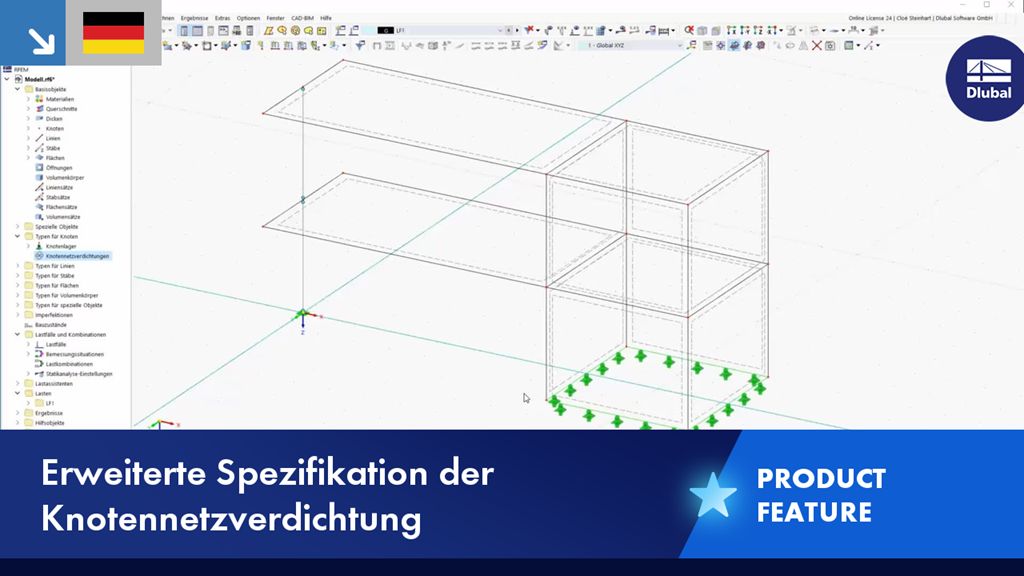

Erweiterte Spezifikation der Knotennetzverdichtung
