Afin de définir les raffinements de maillage nodaux, d'autres options pour la disposition des longueurs EF ont été ajoutées dans les nouvelles versions du programme. Vous pouvez maintenant définir une disposition radiale, graduelle ou combinée de longueurs EF.
Dans le cas d'une disposition radiale des longueurs EF, la zone de raffinement s'étend uniformément de l'intérieur vers l'extérieur. Dans le cas d'une disposition EF de longueurs graduelle, le raffinement a lieu dans les sections dans des zones de même maillage. Avec une disposition EF de longueurs combinée, la distribution résulte d'une combinaison d'ajustement radiale et graduelle.

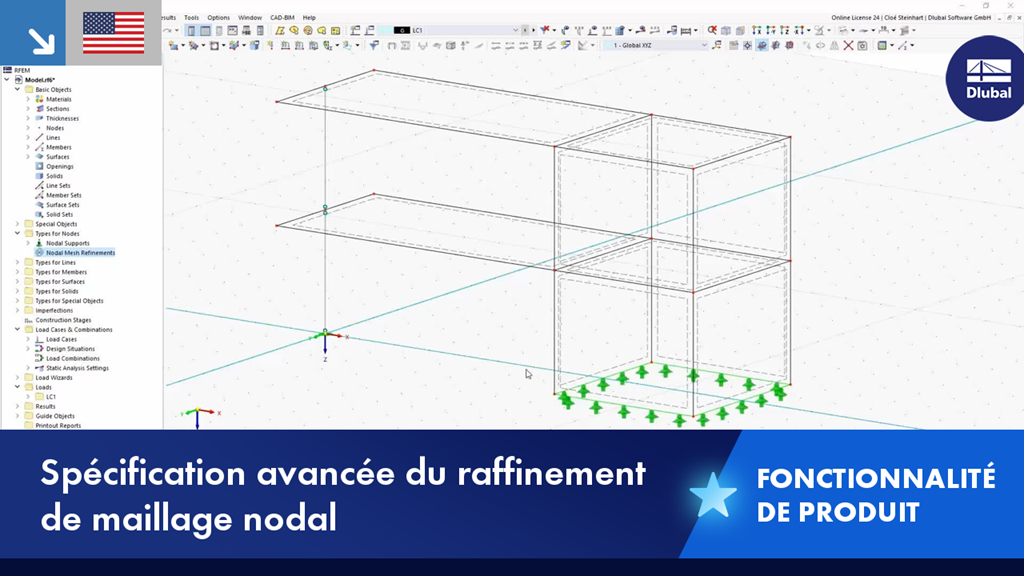

Spécification avancée du raffinement de maillage nodal
