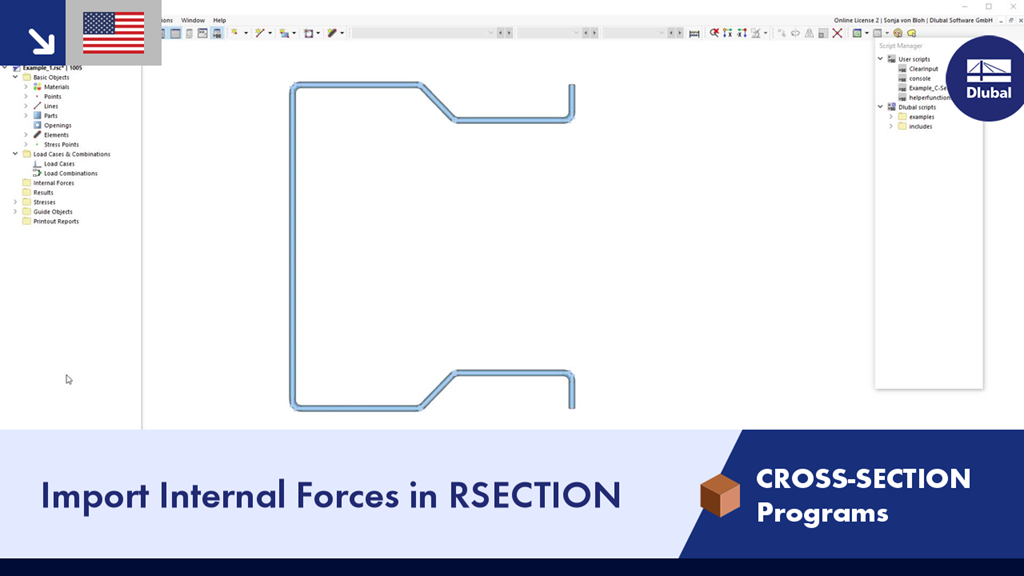

In diesem Video wird gezeigt, wie Schnittgrößen in RSECTION importiert werden. RSECTION bietet die Möglichkeit - zusätzlich zur manuellen Schnittgrößendefinition - die Schnittgrößen aus RSTAB oder RFEM zu importieren.
In RSECTION muss zunächst ein Lastfall angelegt werden, bevor Schnittgrößen importiert werden können. Zudem muss die entsprechende RSTAB- oder RFEM-Datei mit Ergebnissen abgespeichert worden sein. Im Dialog 'Schnittgrößen importieren' können Sie dann das Quellmodell und den Quellort sowie den Lastfall oder die Lastkombination auswählen, aus denen die Schnittgrößen importiert werden sollen.
Schnittgrößenimport in RSECTION
