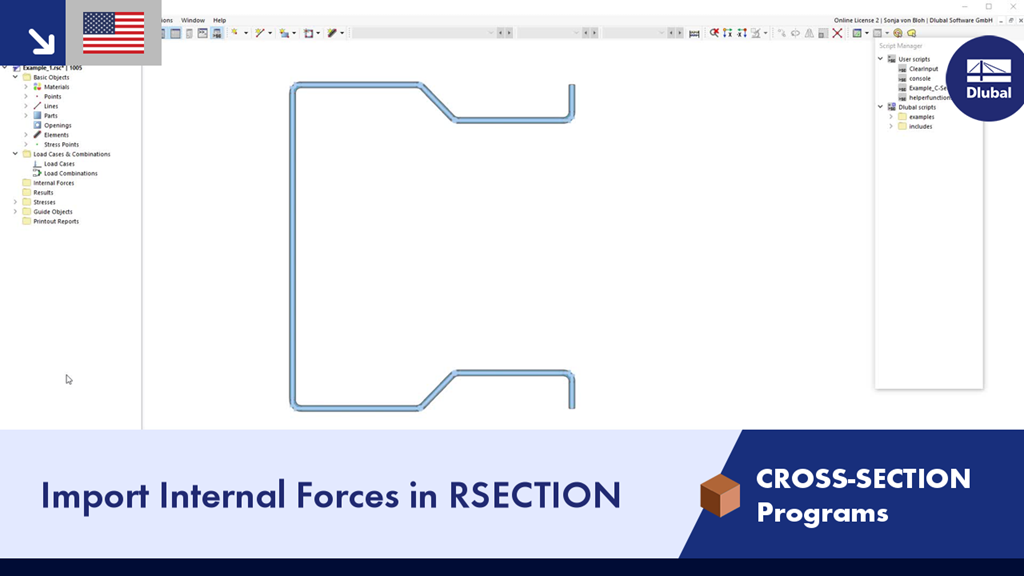

Ten film pokazuje, jak importować siły wewnętrzne w RSECTION. RSECTION oferuje możliwość - oprócz ręcznego definiowania sił wewnętrznych - importu sił wewnętrznych z programu RSTAB lub RFEM.
W RSECTION należy najpierw utworzyć przypadek obciążenia, zanim będzie możliwe zaimportowanie sił wewnętrznych. Ponadto należy zapisać odpowiedni plik w programie RSTAB lub RFEM z wynikami. W oknie dialogowym 'Importować siły wewnętrzne' można następnie wybrać model źródłowy i lokalizację oraz przypadek obciążenia lub kombinację obciążeń, z którego mają zostać zaimportowane siły wewnętrzne.
Import sił wewnętrznych w RSECTION
