Bei der statischen Analyse stabilitätsgefährdeter Bauteile mit den Modulen RF-STABIL (für RFEM) beziehungsweise RSKNICK (für RSTAB) kann eine Aktivierung der internen Teilung von Stäben erforderlich werden. Sind in einem Modell beispielsweise Fachwerkstäbe vorhanden, werden diese intern nicht geteilt. Dadurch wird bei der Stabilitätsanalyse als erste Eigenform eine globale Versagensform ermittelt. Bei der Aktivierung der Stabteilungen zeigt sich jedoch, dass ein lokales Versagen der Struktur maßgeblich wird.

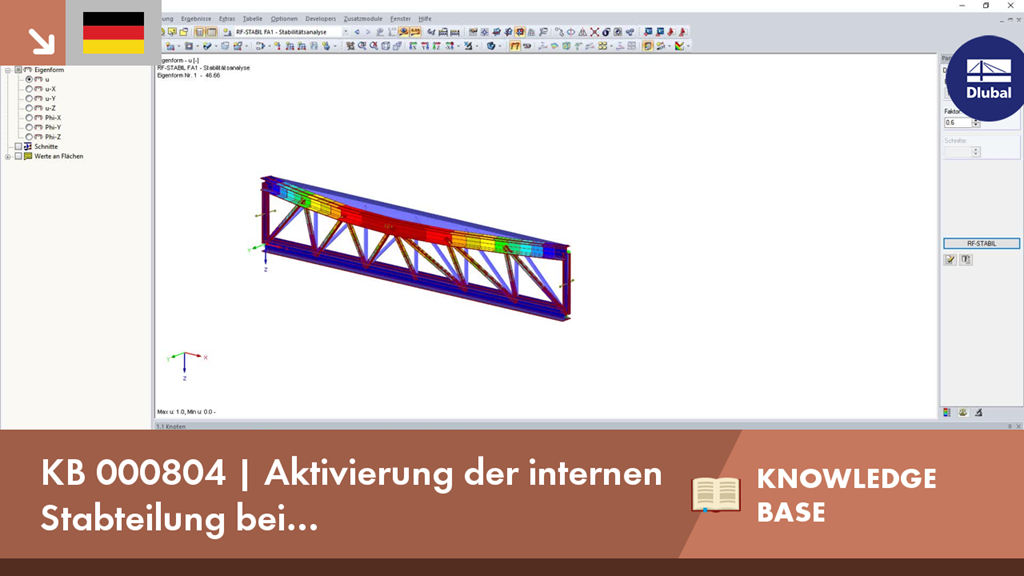

KB 000804 | Aktivierung der internen Stabteilung bei Stabilitätsuntersuchungen
Der Modale Relevanzfaktor (MRF) kann Ihnen dabei helfen, zu beurteilen, inwieweit Elemente an einer Eigenform beteiligt sind. Die Berechnung basiert auf der relativen elastischen Verformungsenergie jedes einzelnen Bauteils.
Mit dem MRF kann zwischen lokalen und globalen Eigenformen unterschieden werden. Wenn mehrere Stäbe einen signifikanten MRF (z. B. > 20 %) aufweisen, ist eine Instabilität der gesamten Konstruktion oder einer Teilkonstruktion sehr wahrscheinlich. Liegt hingegen die Summe aller MRFs für eine Eigenform bei etwa 100 %, ist mit einem lokalen Stabilitätsproblem (z. B. Knicken eines einzelnen Stabes) zu rechnen.
Darüber hinaus können mit dem MRF kritische Verzweigungslasten und äquivalente Knicklängen bestimmter Bauteile ermittelt werden (z. B. für die Stabilitätsbemessung). Eigenformen, für die ein bestimmter Stab kleine MRF-Werte aufweist (z. B. < 20 %), können in diesem Zusammenhang vernachlässigt werden.
Der MRF wird in den Ergebnisstabelle unter Stabilitätsanalyse --> Ergebnisse stabweise --> Knicklängen und Verzweigungslasten eigenformweise ausgegeben.
Im Vergleich zu den Zusatzmodulen RF-STABIL (RFEM 5) und RSKNICK (RSTAB 8) sind im Add-On Strukturstabilität für RFEM 6 / RSTAB 9 folgende neuen Features hinzugekommen:
- Aktivierung als Eigenschaft eines Lastfalls oder einer Lastkombination
- Automatisierte Aktivierung der Stabilitätsberechnung über Kombinationsassistenten für mehrere Lastsituationen in einem Schritt
- Inkrementelle Laststeigerung mit benutzerdefinierten Abbruchkriterien
- Veränderung der Eigenformnormierung ohne Neuberechnung
- Ergebnistabellen mit Filteroption
- Berechnung von Modellen aus Stab-, Schalen- und Volumenelementen
- Nichtlineare Stabilitätsanalyse
- Wahlweise Berücksichtigung von Normalkräften aus Anfangsvorspannung
- Vier Gleichungslöser für effektive Berechnung verschiedenster Modelle
- Optionale Berücksichtigung der Steifigkeitsänderungen von RFEM/RSTAB
- Ermittlung der Stabilitätsfigur ab benutzerdefiniertem Laststeigerungsfaktor (Shift-Methode)
- Optionale Ermittlung der Eigenform von instabilen Modellen (um Ursache der Instabilität zu erkennen)
- Visualisierung der Stabilitätsfigur
- Grundlage für die Ermittlung der Imperfektion
Durch die integrierte Modulerweiterung RF-/STAHL Wölbkrafttorsion kann in RF-/STAHL AISC die Bemessung nach Bemessungsanleitung 9 (Design Guide 9) durchgeführt werden.
Die Berechnung erfolgt mit 7 Freiheitsgraden nach Wölbtorsionstheorie und ermöglicht die realistische Stabilitätsbemessung inklusive Berücksichtung von Torsion.
