При расчете подверженных потере устойчивости конструктивных элементов с помощью модулей RF -STABILITY (для RFEM) или RSBUCK (для RSTAB) может потребоваться активировать внутреннее деление стержней. Если есть, например, фермы, то они не разделяются внутри. Таким образом, общая форма разрушения определяется в качестве первой формы колебаний в расчете на устойчивость. Тем не менее, при активации деления стержней становится ясно, что решающим становится местный сбой конструкции.

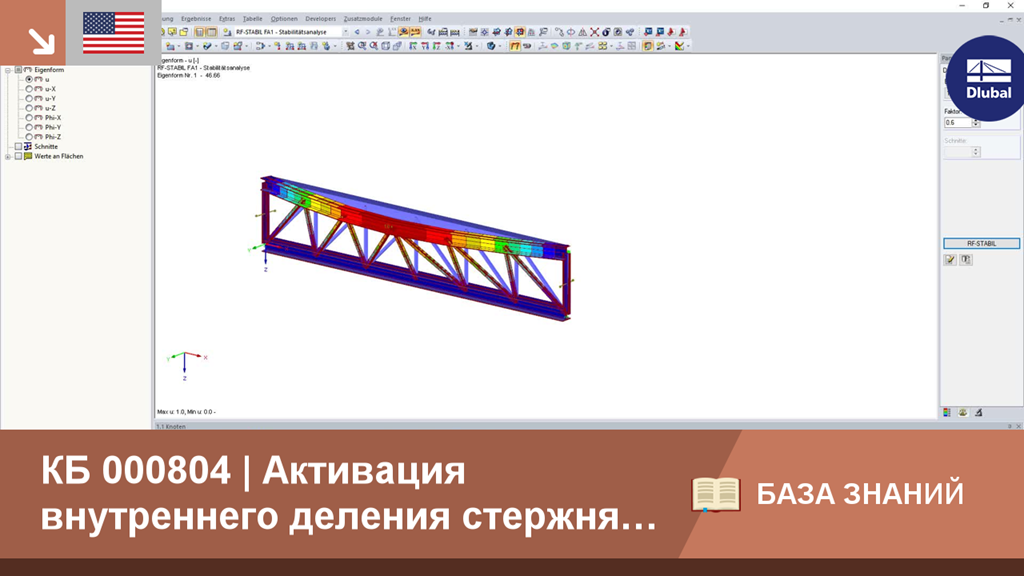

КБ 000804 | Активация внутреннего деления стержня для расчета на устойчивость
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
По сравнению с дополнительными модулями RF-STABILITY (RFEM 5) и RSBUCK (RSTAB 8) в аддон Устойчивость конструкции для RFEM 6 / RSTAB 9 добавлены следующие новые функции:
- Активация как свойство загружения или сочетания нагрузок
- Автоматическая активация расчёта на устойчивость с помощью мастеров комбинаторики для нескольких ситуаций нагрузок за один шаг
- Постепенное увеличение нагрузки с пользовательскими критериями завершения
- Изменение нормализации собственных форм без пересчёта
- Таблицы результатов с возможностью фильтрации
- Расчет моделей, состоящих из стержней, оболочек и тел
- Нелинейный расчет на устойчивость
- Дополнительный учет осевых сил от начального предварительного напряжения
- Четыре решателя уравнений для эффективного расчета различных конструктивных моделей
- Возможность учета изменений жесткости в программе RFEM/RSTAB
- Определение устойчивых форм, превышающих пользовательский коэффициент приращения нагрузки (метод сдвига)
- Дополнительное определение собственных форм у неустойчивых моделей (для определения причины неустойчивости)
- Визуализация устойчивых форм
- Основа для определения несовершенства
Благодаря расширению RF-/STEEL Warping Torsion можно в модуле RF-/STEEL AISC проводить также расчеты в соответствии с Расчетным руководством № 9.
Сам расчет выполняется с 7 степенями свободы согласно теории кручения с депланацией, что позволяет провести реалистичный расчет на устойчивость, включая учет кручения.
