Frage:

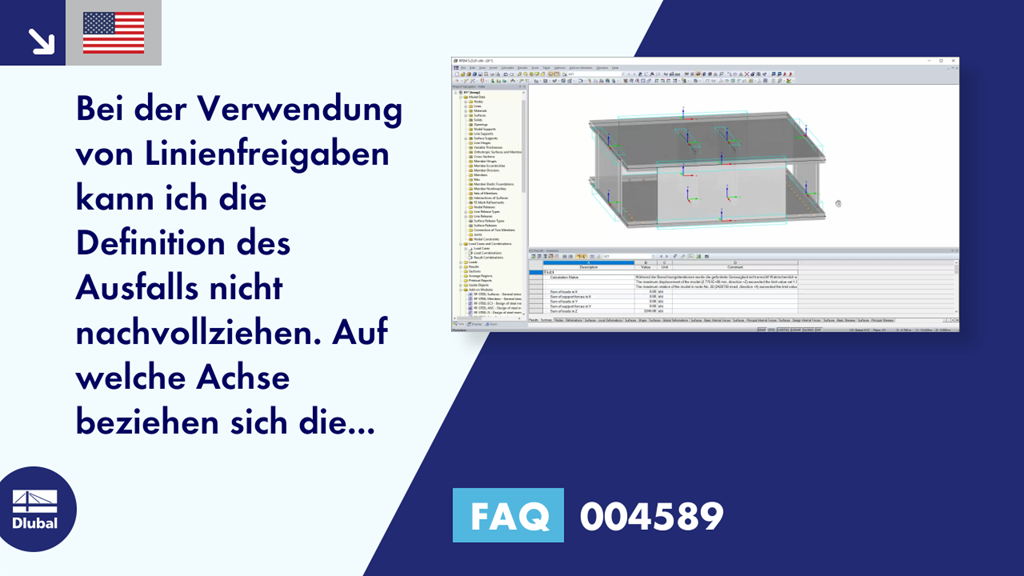

Bei der Verwendung von Linienfreigaben kann ich die Definition des Ausfalls nicht nachvollziehen. Auf welche Achse beziehen sich die Nichtlinearitäten "Fest falls vz positiv" und "Fest falls vz negativ"?
Antwort:
Die positive und negative Richtung bezieht sich auf das Achsensystem der Linienfreigabe. Die Kräfte, zum Beispiel vz, sind auf das Objekt an der Originallinie zu beziehen.
Im Folgenden soll die Definition kurz am Beispiel einer Freigabe zwischen Wand und Decke erläutert werden. Wenn die Wand das freigegebene Objekt ist, wäre die Definition für einen Ausfall bei abhebender Last wie folgt:
Zwischen Bodenplatte und Wand wäre die Nichtlinearität "Fest falls vz negativ" zu wählen.
Zwischen Wand und darüber liegender Decke wäre die Nichtlinearität "Fest falls vz positiv" zu wählen.
Sollte der Ausfall falsch definiert sein, so kann das über das ermittelte Verformungsbild kontrolliert werden.
