Question :

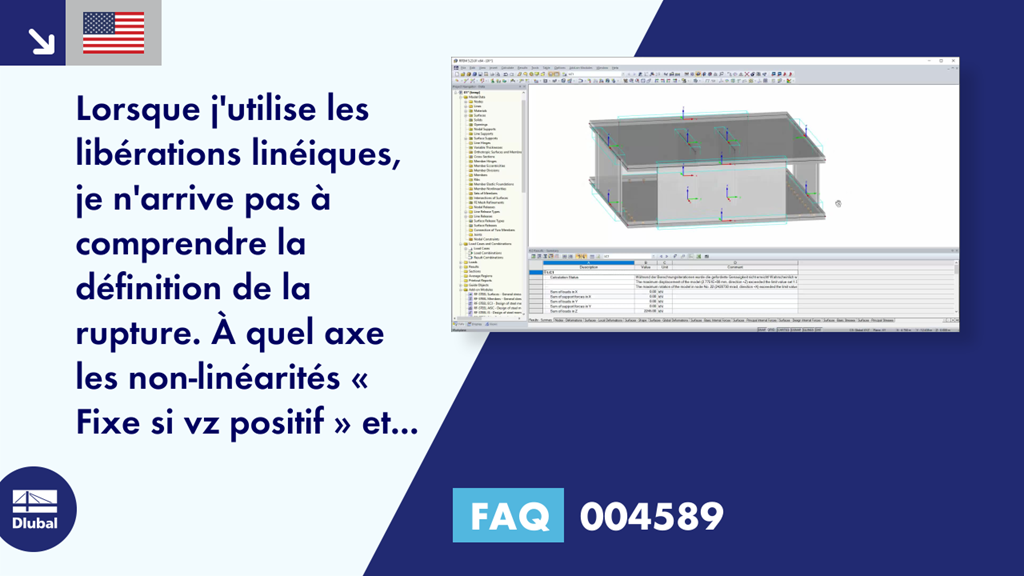

Lorsque j'utilise les libérations linéiques, je n'arrive pas à comprendre la définition de la rupture. À quel axe les non-linéarités « Fixe si vz positif » et « Fixe si vz négatif » se réfèrent-elles ?
Réponse :
Les directions positive et négative se réfèrent au système d'axes de la libération linéique. Les forces, telles que vz, sont relatives à l'objet sur la ligne d'origine.
La définition d'une libération entre un mur et un plafond est expliquée brièvement ci-dessous à l'aide de l'exemple d'une libération entre un mur et un plafond. Si le mur est l'objet libéré, la définition d'une rupture pour la charge de levage serait la suivante :
Entre la dalle de plancher et le mur, la non-linéarité « Fixe si vz négatif » doit être sélectionnée.
Entre le mur et le plafond au-dessus, la non-linéarité « Fixe si vz positif » doit être sélectionnée.
Si la rupture est définie de manière incorrecte, vous pouvez la vérifier à l'aide du diagramme de déformation déterminé.
