FAQ 002379 | Wie modelliere ich am Besten zwei parallel zueinander liegende, verschweißte St...

Frage:
Wie modelliere ich am Besten zwei parallel zueinander liegende, verschweißte Stäbe?

Antwort:

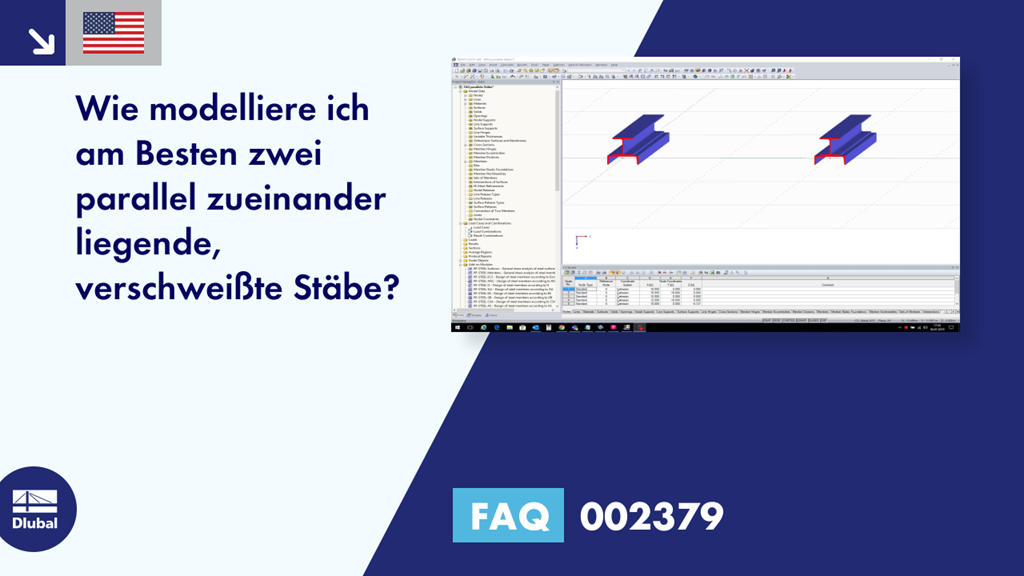

Zur Modellierung von zwei parallel zueinander liegenden, verschweißten Stäben (Bild 1) bieten sich folgende Optionen an:

1) Verbindung der beiden Stäbe mittels Starrstäben in bestimmten Abständen:

Teilung der Stäbe in bestimmten Abständen: Rechtsklick auf entsprechende Stäbe → "Stab teilen"
Verbindung der neu entstandenen Knoten mittels Starrstäben

2) Zerlegung eines Stabes in eine Fläche (nur in RFEM möglich):

Rechtsklick auf einen der Stäbe → "Stab zerlegen in Flächen"
Verschiebung des anderen Stabes in eine Ebene der neu entstandenen Flächen, sodass die Linie des verschobenen Stabes in die entsprechende Fläche integriert ist (Kontrolle: Dialogfenster "Fläche bearbeiten" → Register "Integriert")
Definition einer Stabexzentrizität, sodass die ursprüngliche Lage wiederhergestellt ist ("Stab bearbeiten" → Register "Einstellungen" → "Neue Stabexzentrizität" → hier praktisch: "Relativer Versatz")
Sollte der Stab, welcher nun in Flächen zerlegt worden ist, in einem Zusatzmodul bemessen werden, so kann hier einfach ein Ergebnisstab definiert werden

3) Verwendung des Einzelprogrammes DUENQ, um individuelle Querschnitte zu modellieren und zu bemessen



;
