Pytanie:
Jaki jest najlepszy sposób zamodelowania dwóch spawanych prętów, które leżą równolegle do siebie?
Odpowiedź:

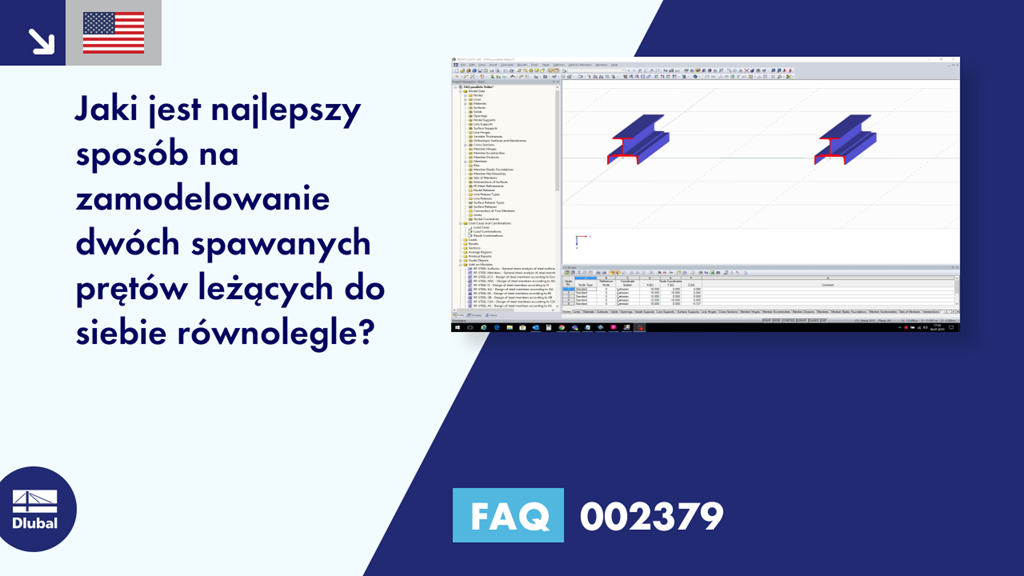

Do modelowania dwóch spawanych prętów leżących równolegle dostępne są następujące opcje (Rysunek 01):
1) Połączenie obu prętów za pomocą prętów sztywnych w określonych odległościach:
Podział prętów na określone odległości: Kliknąć prawym przyciskiem myszy odpowiednie pręty → "Podzielić pręt"
Połączenie nowo utworzonych węzłów za pomocą prętów sztywnych
2) Generowanie powierzchni z pręta (możliwe tylko w RFEM):
- Kliknąć prawym przyciskiem myszy jeden z prętów → "Generować powierzchnie z pręta"
Przemieszczenie drugiego pręta w płaszczyźnie nowo utworzonych powierzchni w taki sposób, że linia przemieszczonego pręta jest zintegrowana z odpowiednią powierzchnią (sprawdzić: Okno dialogowe "Edytować powierzchnię" → zakładka "Zintegrowana")
Zdefiniowanie mimośrodu pręta w taki sposób, aby przywrócić pierwotne położenie ("Edytować pręt" → zakładka "Ustawienia" → "Nowy mimośród pręta" → tutaj w praktyce: „Względne odsunięcie”)
Jeżeli pręt użyty do wygenerowania powierzchni jest wymiarowany w module dodatkowym, w tym miejscu można po prostu zdefiniować pręt wynikowy
3) Wykorzystanie programu samodzielnego SHAPE-THIN do indywidualnego modelowania i wymiarowania przekrojów
