RSTAB 8-Zusatzmodul JOINTS Stahl - Mast

Das Zusatzmodul JOINTS Stahl - Mast ist spezialisiert auf die Bemessung von gelenkigen Schraubverbindungen für Gittermaststäbe gemäß den Normen der European Union.

Die Anwendung ermöglicht Ihnen eine umfassende Auswahl verschiedener Anschlussmöglichkeiten, darunter geschraubte Diagonalenanschlüsse ohne Knotenblech in 2D oder 3D sowie geschraubte Stützenstöße. Bei Diagonalenanschlüssen werden zudem T-, K- und KT-Stöße berücksichtigt.

Bemessung gelenkiger Anschlüsse von Gittermaststäben nach Eurocode 3

Gesamtanzahl: 4

RF-/JOINTS Stahl - Mast | Leistungsmerkmale

Auswahl verschiedener Anschlüsse, z. B.:

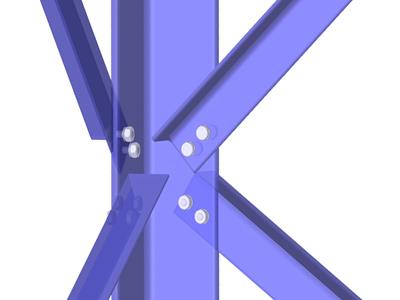

- Geschraubter Diagonalenanschluss ohne Knotenblech 2D
- Geschraubter Diagonalenanschluss ohne Knotenblech 3D
- Geschraubter Stützenstoß
Bei Diagonalenanschlüssen Berücksichtigung von T-, K- und KT-Stößen
Verschiedene Kategorien auswählbar:
- A - Scher-/Lochleibungsverbindung
- B - Gleitfeste Verbindung im Grenzzustand der Gebrauchstauglichkeit
- C - Gleitfeste Verbindung im Grenzzustand der Tragfähigkeit
Schrauben-Festigkeitsklassen 4.6 - 10.9
Schraubendurchmesser M12 - M42
Schraubenabstände sind modifizierbar
Visualisierung des gesamten Anschlusses im Ansichtsfenster

RF-/JOINTS Stahl - Mast | Eingabe

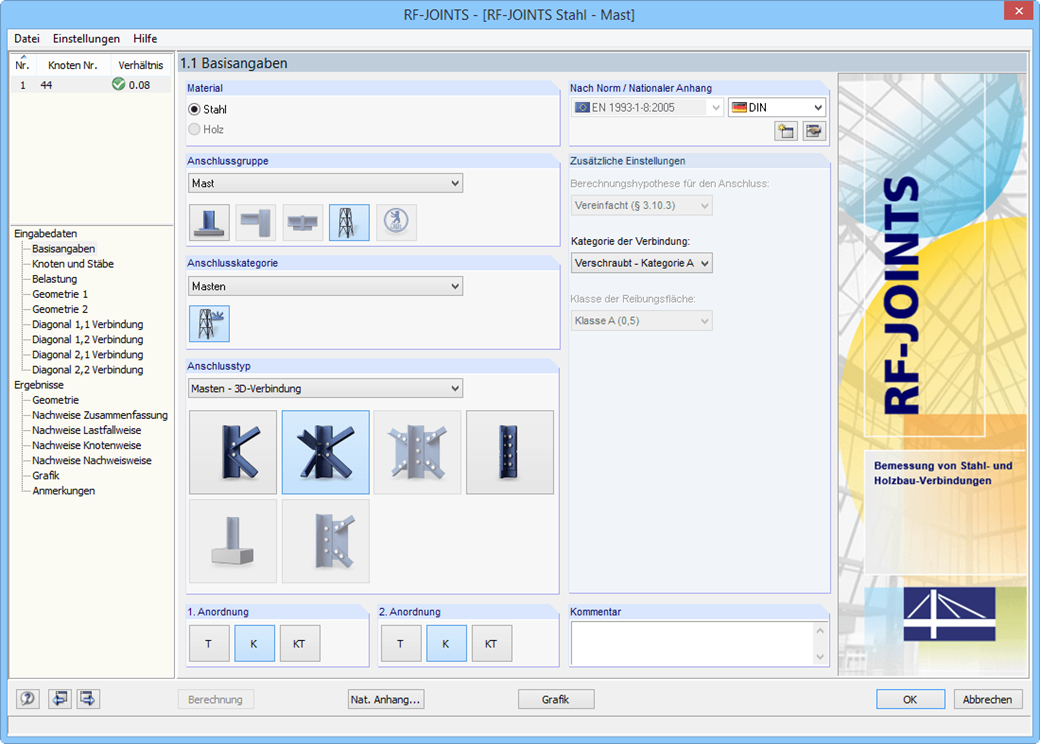

Nachdem in der ersten Eingabemaske der Anschlusstyp, die Verbindungskategorie sowie die Bemessungsnorm ausgewählt wurden, wird in Maske 1.2 der Knoten definiert, der aus RFEM/RSTAB importiert und an dem der Anschluss bemessen werden soll. Optional kann hier manuell eine Anschlussgeometrie definiert werden.

In den weiteren Eingabemasken werden dann die Parameter des Anschlusses festgelegt, wie z. B. Schraubendurchmesser, Schraubenanzahl, Schraubenabstände usw. Die Belastung wird von RFEM/RSTAB übernommen, bzw. bei manueller Anschlussdefinition werden Lasten eingegeben.

RF-/JOINTS Stahl - Mast | Bemessung

Nach der Berechnung werden unter anderem folgende Nachweise ausgegeben:

Nettoquerschnittsnachweis
Lochleibungsnachweis
Abscheren
Blockversagen
Gleiten

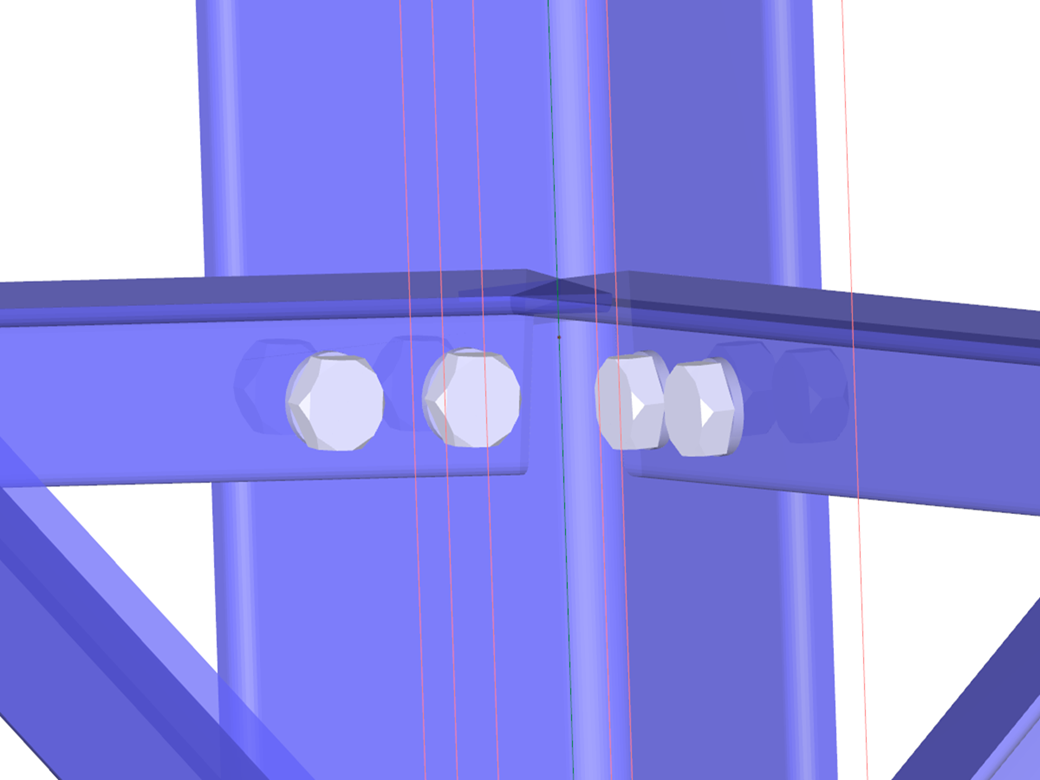

Visualisierung des Anschlusses in RF-JOINTS Stahl - Mast

RF-/JOINTS Stahl - Mast | Ergebnisse

Zunächst werden die maßgebenden Nachweise der Verbindung zusammengestellt und mit der Geometrie der Verbindung tabellarisch ausgegeben. In weiteren Ausgabetabellen können alle wesentlichen Nachweisdetails, wie Lochleibung, Abscheren, Gleiten usw. eingesehen werden.

Für die Konstruktion der Verbindung wichtige Abmessungen und Materialangaben sind sofort ersichtlich und können im Ausdruck ausgeben werden. Die Verbindungen lassen sich im Modul RF-/JOINTS Stahl - Mast oder auch direkt im RFEM/RSTAB-Modell visualisieren.

Alle Grafiken sind direkt ausdruckbar oder können in das RFEM/RSTAB-Ausdruckprotokoll übernommen werden. Durch die maßstäbliche Ausgabe ist eine optimale visuelle Kontrolle schon in der Entwurfsphase möglich.
