Module additionnel JOINTS Steel - Tower pour RSTAB 8

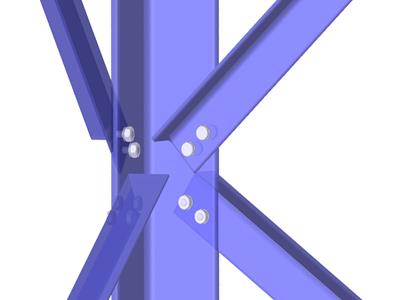

Le module additionnel JOINTS Steel - Tower est spécialisé dans la vérification des assemblages articulés vissés de barres de tours en treillis selon les normes de l'Union européenne.

Cette application vous offre un large éventail d'options d'assemblage, telles que des assemblages diagonales vissés sans goussets en 2D ou en 3D, ainsi que des assemblages de poteaux vissés. Les assemblages T, K et KT sont pris en compte pour les assemblages diagonaux.

Vérification des assemblages articulés nominaux de pylônes en treillis selon l'Eurocode 3

Nombre total d'articles : 4

RF-/JOINTS Steel - Tower | Fonctionnalités

Sélection de différents types d'assemblages, par exemple:
- Assemblage boulonné de diagonales sans gousset 2D
- Assemblage boulonné de diagonales sans gousset 3D
- Joint de poteau boulonné
Les joints T, K et KT sont pris en compte pour les assemblages avec les diagonales
Différentes catégories peuvent être sélectionnées:
- A - assemblage soumis au cisaillement / à la pression diamétrale
- B - assemblage résistant au glissement à l'état limite de service
- C - assemblage résistant au glissement à l'état limite ultime
Classes de résistance des boulons 4.6 - 10.9
Diamètres des boulons M12 - M42
Les espacements entre les boulons peuvent être modifiés
Affichage de tout l'assemblage dans la fenêtre de vue

RF-/JOINTS Steel - Tower | Données d'entrée

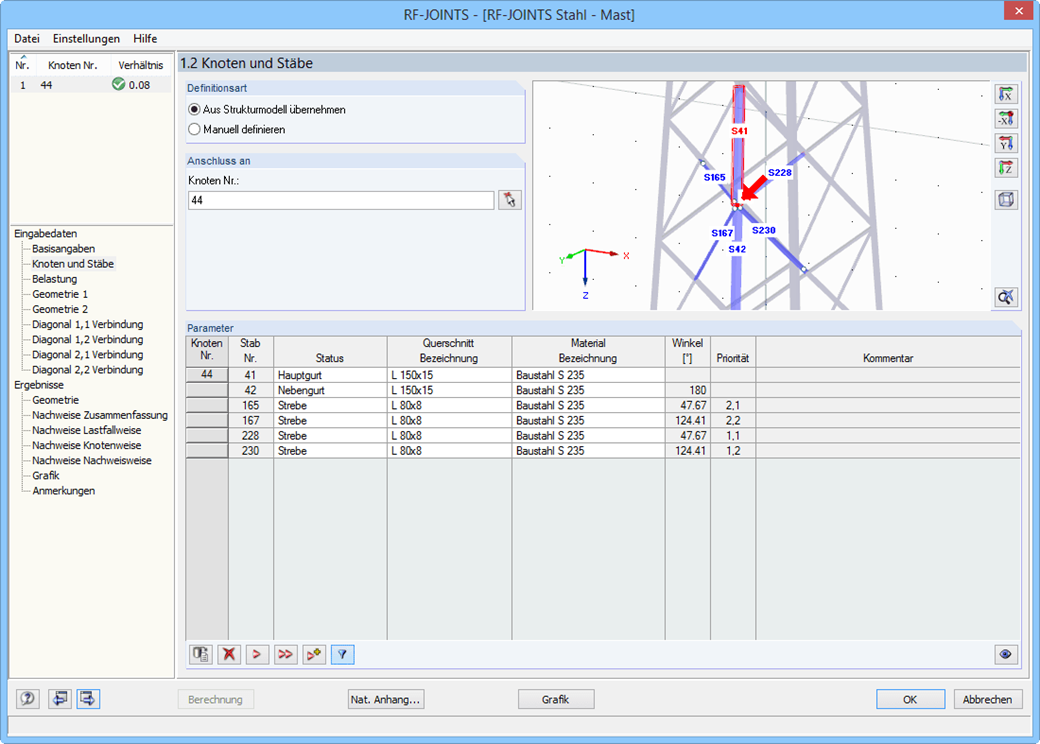

Après avoir sélectionné le type d'assemblage, la catégorie d'assemblage et la norme de calcul dans la première fenêtre d'entrée, vous pouvez définir le nœud à importer de RFEM/RSTAB et à utiliser pour la vérification de l'assemblage dans la fenêtre 1.2. Il est aussi possible d'entrer uniquement la géométrie de l'assemblage pour les définir manuellement.

Dans les autres fenêtres d'entrée, vous pouvez ensuite définir les paramètres de l'assemblage, par exemple Le chargement est importé de RFEM/RSTAB ou, dans le cas d'une définition manuelle d'assemblage, les charges sont entrées.

RF-/JOINTS Steel - Tower | Calculer

Après le calcul, RF-/JOINTS Steel - Column Base affiche les vérifications suivantes :

Vérification de la section nette
Résistance à la pression diamétrale
Cisaillement
Cisaillement de bloc
Glissement

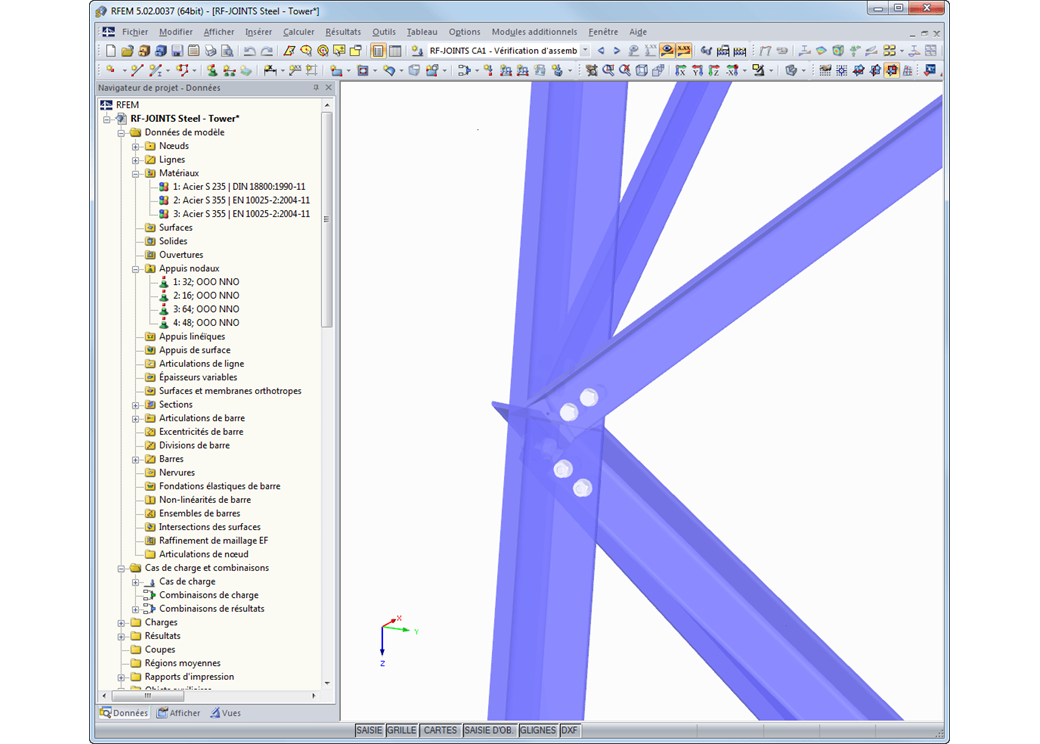

Affichage de l'assemblage dans RF-JOINTS Steel - Tower

RF-/JOINTS Steel - Tower | résultats

Les vérifications sont d'abord rassemblées et affichées dans un tableau avec la géométrie de l'assemblage. Dans les autres tableaux de résultats, vous pouvez consulter tous les détails essentiels de vérification tels que la capacité portante, le cisaillement, le glissement, etc.

Les dimensions et propriétés importantes de matériaux pour la construction des attaches sont aussitôt affichées et peuvent être imprimées. Les joints peuvent être visualisés dans le module additionnel RF-/JOINTS Steel - Tower, ou dans le modèle de RFEM/RSTAB.

Tous les graphiques peuvent être imprimés directement ou transférés dans le rapport d'impression de RFEM/RSTAB. Il est possible de contrôler visuellement les résultats de manière optimale dès la phase de calcul.
