RS STAHL IS: Bemessung von Stäben nach IS 800

Zusatzmodul für RSTAB 8

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

RSTAB 8-Zusatzmodul STAHL IS

Das Zusatzmodul STAHL IS bemisst Stäbe und Stabzüge aus Stahl für den Zustand der Tragfähigkeit und der Gebrauchstauglichkeit IS 800:2007 (indische Norm).

Bemessung von Stäben aus Stahl nach IS 800:2007 (indische Norm)

Gesamtanzahl: 3

RF-/STAHL IS | Leistungsmerkmale

Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen
Stabilitätsnachweis für Biegeknicken und Biegedrillknicken
Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
Möglichkeit einer diskreten seitlichen Stützung für Träger
Automatische Querschnittsklassifizierung (Class 1 bis 3)
Nachweis für Verformungen (Gebrauchstauglichkeit)
Querschnittsoptimierung
Große Auswahl an verfügbaren Querschnitten, wie z.B. gewalzte I-Profile, U-Profile, Rechteck-Hohlprofile, Winkel, Doppelwinkel (Anordnung Flansch an Flansch), T-Profile. Schweißprofile: I-förmig (symmetrisch und unsymmetrisch um die starke Achse), U-Profile (symmetrisch um die starke Achse), Rechteck-Hohlprofile, Winkel, Rundrohre, Rundstäbe
Klar gegliederte Ergebnistabellen
Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
Stückliste mit Gewichts- und Volumenangaben
Nahtlose Integration in RFEM/RSTAB
Metrische und imperiale Einheiten

Arbeiten mit RF-/STAHL IS

Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept der IS 800 entsprechend eingegeben sein. In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien für IS 800 bereits enthalten.

RFEM/RSTAB ermöglicht eine automatische Erzeugung der passenden Kombinationen nach IS 800. Alle Kombinationen können aber auch manuell in RFEM/RSTAB erzeugt werden. Im Modul RF-/STAHL IS wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus.

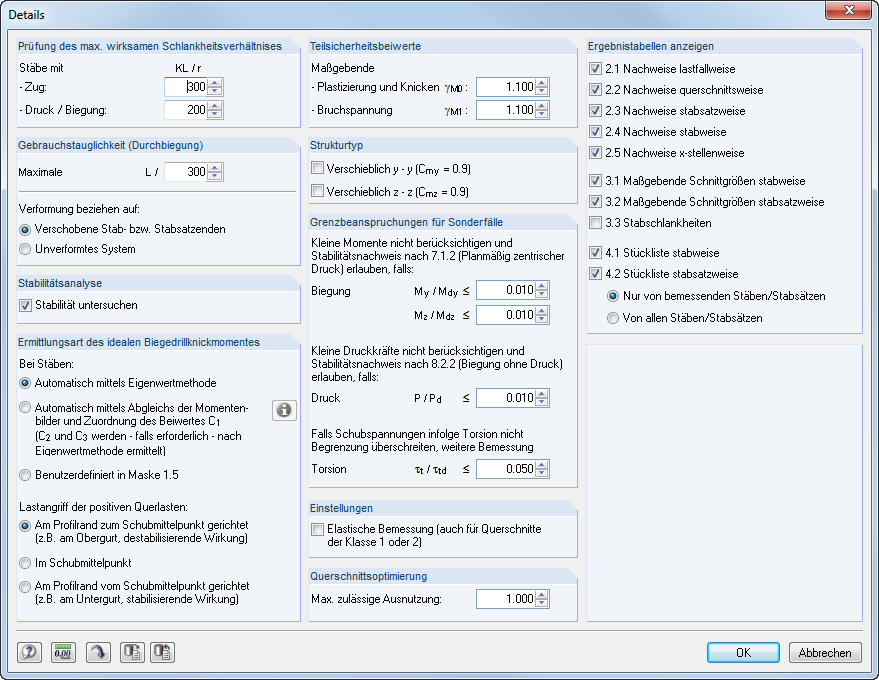

In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden. Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.

RF-/STAHL IS | Ergebnisausgabe

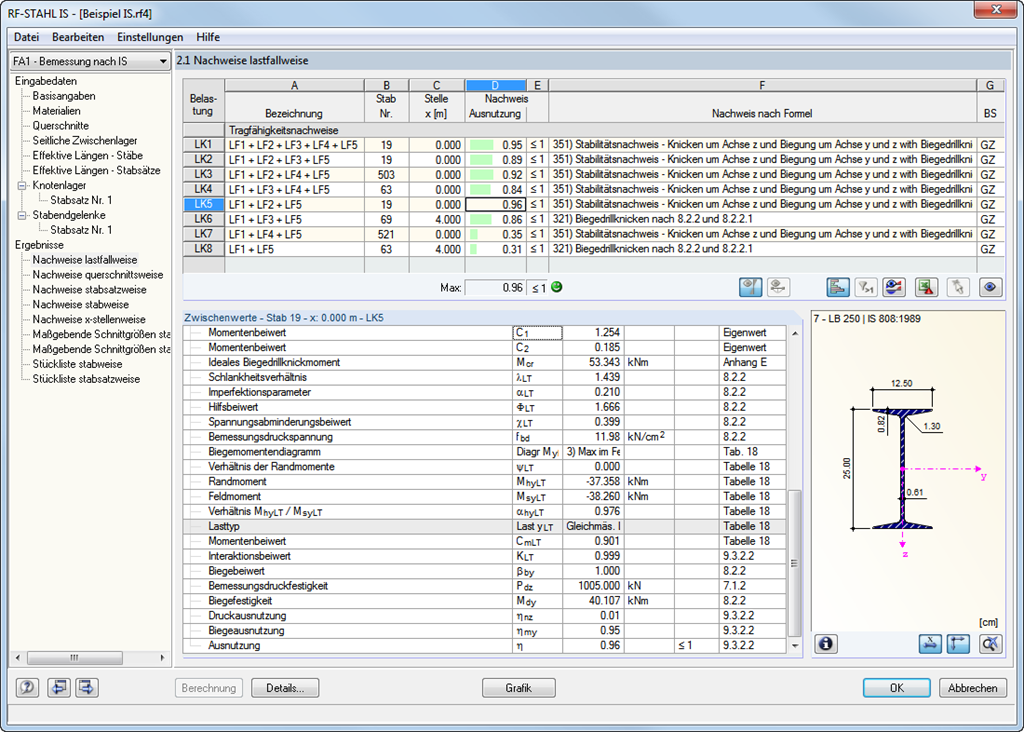

In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).

In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.

Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.

Webshop

Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!

Gehen Sie zum Webshop

Berechnen Sie Ihren Preis

Produkt

Erwerbstyp

Anzahl

1.930,00 USD

Servicevertrag

+0,00 USD

Gesamtbetrag 1.930,00 USD

Der Preis ist gültig für Vereinigte Staaten.
