RS STEEL È: Verifica di aste secondo IS 800

Modulo aggiuntivo per RSTAB 8

Come posso aiutarti?

Hai domande sui prodotti Dlubal o hai bisogno di assistenza nella scelta del giusto per il tuo progetto?

Sono qui per aiutarti. Puoi contattarmi facilmente attraverso le opzioni di contatto fornite di seguito.

Non vedo l'ora di sentirti!

Dott. Ing. Fabio Borriello

CEO di Dlubal Software Srl e Support/Sales Manager

+39 051 9525 443

[email protected] Fai una domanda

Prezzi

modulo aggiuntivo RSTAB 8 STEEL IS

Il modulo aggiuntivo STEEL IS progetta aste e set di aste per gli stati limite ultimi e di esercizio secondo IS 800:2007 (norma indiana).

Verifica di aste in acciaio secondo IS 800:2007 (norma indiana)

Totale voci: 3

RF-/STEEL IS | Caratteristiche

Verifica di forze interne a trazione, compressione, flessione, taglio e combinate
Analisi di stabilità per instabilità flessionale e flesso-torsionale
Determinazione automatica dei carichi critici di instabilità e dei momenti critici di instabilità per applicazioni di carico generali e condizioni di vincolo mediante uno speciale programma FEA (analisi degli autovalori) integrato nel modulo
Applicazione opzionale di vincoli laterali discreti alle travi
Classificazione automatica delle sezioni trasversali (Classe da 1 a 3)
Analisi degli spostamenti generalizzati (esercizio)
ottimizzazione della sezione trasversale
Ampia gamma di sezioni trasversali disponibili, come sezioni a I laminate, sezioni a C, sezioni cave rettangolari, angolari, angolari doppi (disposizione ala sull'ala), sezioni a T. Sezioni saldate: A forma di I (simmetrica e asimmetrica attorno all'asse maggiore), sezioni a U (simmetriche attorno all'asse maggiore), sezioni cave rettangolari (simmetriche e asimmetriche attorno all'asse maggiore), angolari, tubi tondi e barre tonde
Ampia libreria di sezioni trasversali, come ad esempio sezioni ad I, ad U, sezioni cave rettangolari, sezioni quadrate, angolari con lati uguali e disuguali, barre piatte e tonde
Documentazione dettagliata dei risultati compresi i riferimenti alle equazioni di progetto della norma utilizzata
Varie opzioni di filtro e ordinamento dei risultati, inclusi elenchi di risultati per asta, sezioni trasversali, posizione x o per caso di carico, combinazione di carico e di risultati
Tabella dei risultati della snellezza dell'asta e delle forze interne determinanti
Elenco delle parti con specifiche del peso e dei solidi
Integrazione continua con RFEM/RSTAB
Unità imperiali e metriche

Lavorare con RF-/STEEL IS

È necessario inserire i dati del materiale, del carico e della combinazione in RFEM/RSTAB in conformità con il concetto di progetto specificato da IS 800. La libreria dei materiali di RFEM/RSTAB contiene già i materiali rilevanti per IS 800.

RFEM/RSTAB crea automaticamente le combinazioni di carico corrispondenti secondo IS 800. Tuttavia, è anche possibile creare tutte le combinazioni manualmente in RFEM/RSTAB. Il modulo aggiuntivo RF-/STEEL IS richiede la progettazione di aste e set di aste, nonché casi di carico, combinazioni di carico e combinazioni di risultati.

Negli step successivi, è possibile modificare le impostazioni predefinite per i vincoli esterni laterali intermedi e le lunghezze libere di inflessione. Nel caso di aste continue, è possibile definire le condizioni di vincolo individuali e le eccentricità di ogni nodo intermedio delle singole aste. Uno speciale strumento FEM determina i carichi e i momenti critici necessari per l'analisi di stabilità.

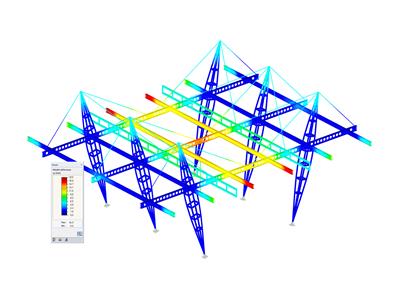

RF-/STEEL IS | Risultati

La prima finestra dei risultati mostra il massimo rapporto di progetto e l'analisi corrispondente per ogni caso, gruppo o combinazione di carico calcolata.

Le finestre seguenti mostrano tutti i risultati dettagliati ordinati per oggetti specifici nel menu ad albero estensibile. Tutti i risultati intermedi lungo le aste possono essere visualizzati in qualsiasi posizione. In questo modo, è possibile ripercorrere facilmente le modalità con le quali il modulo ha effettuato le singole verifiche.

I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. È possibile selezionare il contenuto della relazione e l'estensione in modo specifico per le singole verifiche.
