Spannungsanalyse von Flächen und Stäben
Gesamtanzahl: 5
RF-/STAHL | Allgemeine Leistungsmerkmale
- Allgemeine Spannungsnachweise
- Automatische Übernahme der Schnittgrößen aus RFEM/RSTAB
- Vollständig in RFEM/RSTAB integrierte grafische und numerische Ausgabe der Spannungen und Ausnutzungen
- Vielfältige Anpassungsmöglichkeiten der grafischen Ausgabe
- Flexible Bemessung in unterschiedlichen Bemessungsfällen
- Übersichtliche Ausgabetabellen für einen schnellen Überblick über die Ergebnisse nach der Bemessung
- Hohe Produktivität wegen des minimalen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
Leistungsmerkmale von RF-/STAHL Stäbe

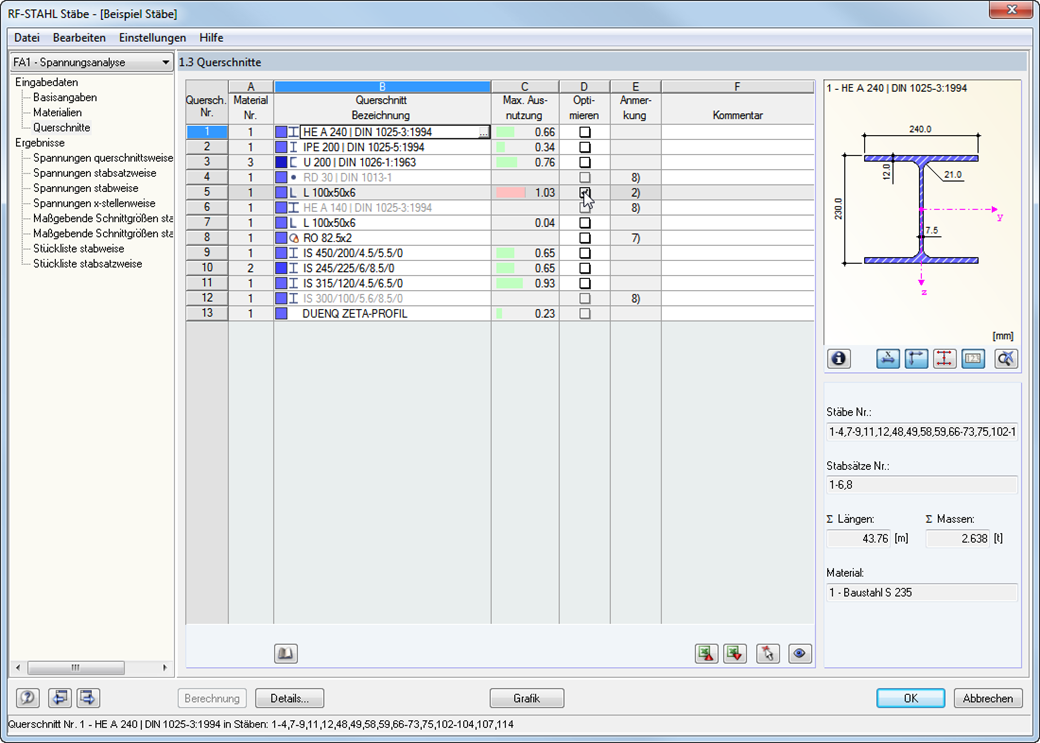

- Querschnittsoptimierung
- Übergabemöglichkeit optimierter Querschnitte an RFEM/RSTAB
- Bemessung beliebiger dünnwandiger Querschnitte aus DUENQ
- Darstellung des Spannungsverlaufs am Querschnitt
- Ermittlung der Normal-, Schub- und Vergleichsspannungen
- Ausgabe der Spannungsanteile für einzelne Schnittgrößenarten
- Detaillierte Ausgabe der Spannungen in allen Spannungspunkten
- Ermittlung des größten Δσ eines jeden Spannungspunkts (z. B. für Betriebsfestigkeitsnachweise)

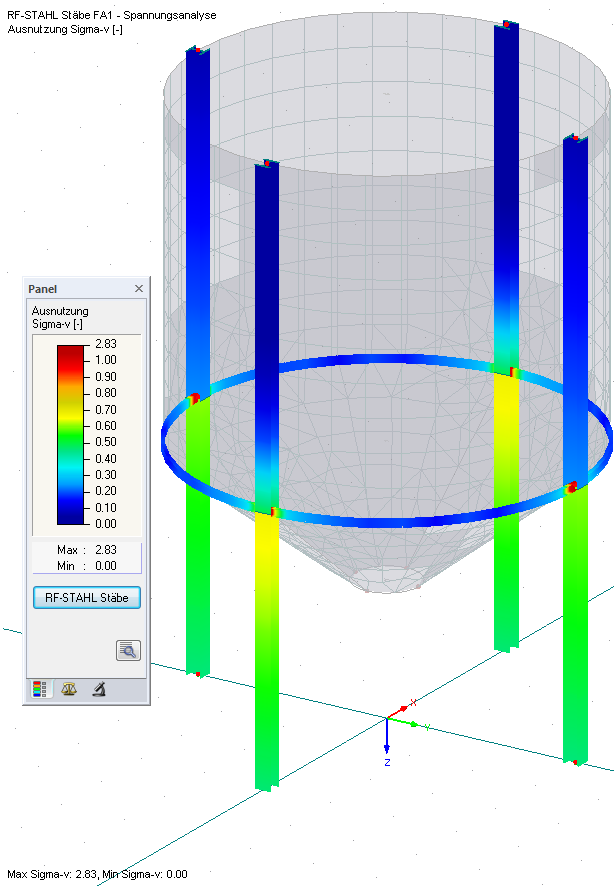

- Farbliche Darstellung von Spannungen und Ausnutzungen für schnellen Überblick über kritische oder überdimensionierte Bereiche
- Stückliste und Massenermittlung
Leistungsmerkmale von RF-STAHL Flächen (nur in RFEM verfügbar)

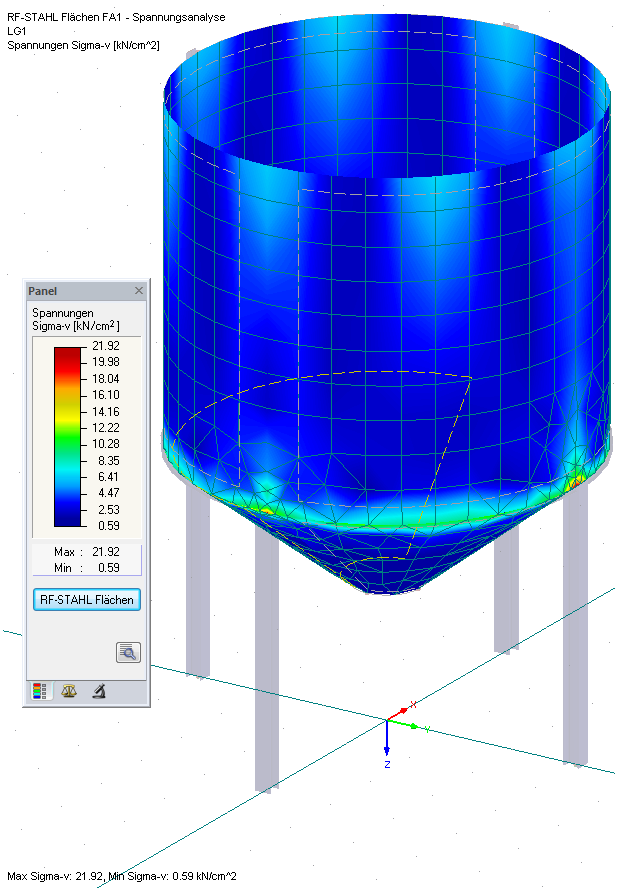

- Ermittlung von Haupt- und Grundspannungen, Membran- und Schubspannungen sowie von Vergleichsspannungen und Vergleichsmembranspannungen
- Spannungsnachweis für nahezu beliebig geformte Strukturteile
- Vergleichsspannungen nach verschiedenen Hypothesen:
- Gestaltänderungsenergiehypothese (von Mises)
- Schubspannungshypothese (Tresca)
- Normalspannungshypothese (Rankine)
- Hauptdehnungshypothese (Bach)
- Optionale Optimierung der Flächendicken und Übergabemöglichkeit nach RFEM
- Gebrauchstauglichkeitsnachweis durch Überprüfung der Flächenverschiebungen
- Differenzierte Ausgabe der einzelnen Spannungskomponenten und -ausnutzungen in Tabellen und Grafik
- Filtermöglichkeit für Flächen, Linien und Knoten in Tabellen
- Querschubspannungen nach Mindlin, Kirchhoff oder freier Eingabe
- Stückliste der bemessenen Flächen
RF-/STAHL | Eingabe

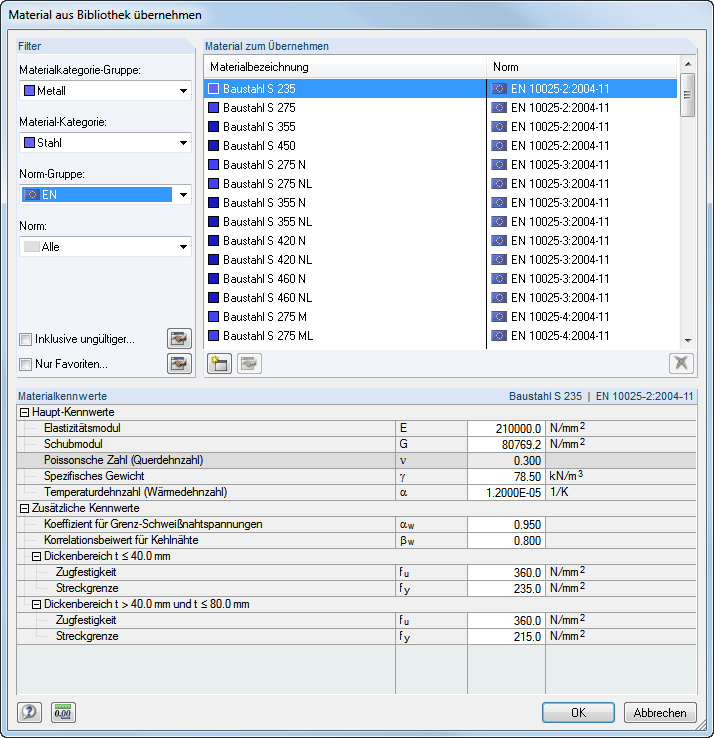

Für die erleichterte Dateneingabe sind die im Hauptprogramm definierten Flächen, Stäbe, Stabsätze, Materialien, Flächendicken und Profile voreingestellt. An vielen Stellen im Programm kann die [Pick]-Funktion zur grafischen Auswahl genutzt werden. Es besteht zudem Zugriff auf die globalen Material- und Querschnittsbibliotheken.
Lastfälle, Last- und Ergebniskombinationen lassen sich beliebig in Bemessungsfällen zusammenstellen.
Durch die Kombination von Flächen- und Stabelementen und der getrennten Nachweisführung besteht in RFEM die Möglichkeit, nur kritische Teilbereiche wie z. B. eine Rahmenecke durch Flächenelemente zu modellieren und bemessen. Das restliche Modell lässt sich dann über Stabnachweise erfassen.
RF-/STAHL | Ergebnisse
Nach der Bemessung werden die maximalen Spannungen und Ausnutzungen nach Querschnitten, Stäben/Flächen, Stabsätzen oder x-Stellen geordnet ausgegeben. Neben den tabellarischen Ergebniswerten wird stets die zugehörige Querschnittsgrafik mit Spannungspunkten, Spannungsverlauf und Werten angezeigt. Der Ausnutzungsgrad kann auf jede beliebige Spannungsart bezogen werden. Die aktuelle Stelle wird im RFEM/RSTAB-Modell gekennzeichnet.

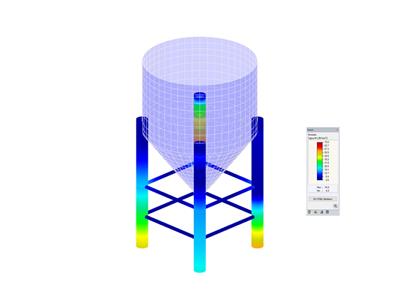

Neben der tabellarischen Auswertung im Modul ist eine grafische Kontrolle der Spannungen und Ausnutzungen am RFEM/RSTAB-Modell möglich. Die Farb- und Wertezuweisungen lassen sich dabei benutzerdefiniert anpassen.
Die Darstellung der Ergebnisverläufe am Stab oder Stabsatz ermöglicht eine gezielte Auswertung. Zudem können für jede Bemessungsstelle die relevanten Profilkennwerte und Spannungskomponenten an jedem Spannungspunkt kontrolliert werden. Die zugehörige Spannungsgrafik lässt sich mit allen Details ausdrucken.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Webshop
Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!
Berechnen Sie Ihren Preis
Gesamtbetrag 1.360,00 USD
Der Preis ist gültig für Vereinigte Staaten.
Integrierte Normen für die Stahlbemessung
Normen für die Stahlbemessung
EN 1993-1-1:2005 + AC:2009 (Eurocode 3)
EN 1993-1-3:2010 (Eurocode 3 | kaltgeformte Profile)
SIA 263 | 2013-01 (Schweizer Norm)
NTC | 2018-01 (italienische Norm)
BS 5950 | 2001-05 (britische Norm)
AISC 360-22 (US-Norm)
AISC 360-16 (US-Norm)
AISC 360-10 (US-Norm)
AISC 341-22 (US-Norm | Erdbeben)
AISC 341-16 (US-Norm | Erdbeben)
AISI S100-16 (US-Norm | kaltgeformte Profile)
IS 800 | 2007-12 (indische Norm)
GB 50017 | 2017-12 (chinesische Norm)
GB 50018 | 2002-09 (chinesische Norm | kaltgeformte Profile)
GB 51022 - 2015 (chinesische Norm)
CSA S16-19 (kanadische Norm)
CSA S16-14 (kanadische Norm)
CSA S136-16 (R2021) (kanadische Norm | kaltgeformte Profile)
AS 4100 | 2020-08 (australische Norm)
SP 16.13330 | 2017-02 + Rev. 1 | 2019, Rev. 2 | 2020 (russische Norm)
NBR 8800 | 2008-08 (brasilianische Norm)
SANS 10162-1 | 2011-05 (südafrikanischen Norm)
Anhänge für EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Deutschland)
ÖNORM EN 1993-1-1/NA:2015-12 (Österreich)
SN EN 1993-1-1/NA:2016-07 (Schweiz)
BDS EN 1993-1-1/NA:2015-10 (Bulgarien)
BS EN 1993-1-1/NA:2016-07 (Vereinigtes Königreich)
CEN EN 1993-1-1/2015-06 (Europäische Union)
CYS EN 1993-1-1/NA:2015-07 (Zypern)
CSN EN 1993-1-1/NA:2016-06 (Tschechische Republik)
DS EN 1993-1-1/NA:2015-07 (Dänemark)
ELOT EN 1993-1-1/NA:2017-01 (Griechenland)
EVS EN 1993-1-1/NA:2015-08 (Estland)
HRN EN 1993-1-1/NA:2016-03 (Kroatien)
I.S. EN 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Luxemburg)
IST EN 1993-1-1/NA:2015-11 (Island)
LST EN 1993-1-1/NA:2017-01 (Litauen)
LVS EN 1993-1-1/NA:2015-10 (Lettland)
MS EN 1993-1-1/NA:2010-01 (Malaysia)
MSZ EN 1993-1-1/NA:2015-11 (Ungarn)
NBN EN 1993-1-1/NA:2015-07 (Belgien)
NEN EN 1993-1-1/NA:2016-12 (Niederlande)
NF EN 1993-1-1/NA:2016-02 (Frankreich)
NP EN 1993-1-1/NA:2009-03 (Portugal)
NS EN 1993-1-1/NA:2015-09 (Norwegen)
PN EN 1993-1-1/NA:2015-08 (Polen)
SFS EN 1993-1-1/NA:2015-08 (Finnland)
SIST EN 1993-1-1/NA:2016-09 (Slowenien)
SR EN 1993-1-1/NA:2016-04 (Rumänien)
SRPS EN 1993/NA:2021-02 (Serbien)
SS EN 1993-1-1/NA:2019-05 (Singapur)
SS EN 1993-1-1/NA:2015-06 (Schweden)
STN EN 1993-1-1/NA:2015-10 (Slowakei)
TKP EN 1993-1-1/NA:2015-04 (Weißrussland)
UNE EN 1993-1-1/NA:2016-02 (Spanien)
UNI EN 1993-1-1/NA:2015-08 (Italien)
