Дополнительный модуль к RFEM 5
RF-STEEL

• Расчет основных напряжений
• Автоматический импорт внутренних сил из RFEM/RSTAB
• Полные графические и численные результаты напряжений и расчетных соотношений в RFEM/RSTAB
• Широкий спектр возможностей настройки графического вывода
• Гибкий расчет в различных расчетных состояниях
• Наглядные таблицы результатов для быстрого обзора после расчета
• Высокая производительность благодаря минимальному количеству необходимых входных данных
• Широкие возможности настройки данных для расчёта

• Определение главных и основных напряжений, мембранных и касательных напряжений, а также эквивалентных напряжений и эквивалентных мембранных напряжений
• Расчет напряжений у конструктивных элементов любой формы
• Эквивалентные напряжения рассчитываются по различным методам:
  • Гипотеза изменения формы (фон Мизес)
  • Гипотеза касательных напряжений (Треска)
  • Гипотеза нормального напряжения (Ранкин)
  • Гипотеза главной деформации (Бах)
• Возможность оптимизации толщины поверхности и переноса этих данных в программу RFEM
• Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
• Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
• Функция фильтра поверхностей, линий и узлов в таблицаx
• Секущие касательные напряжения по Миндлину, Кирхгофу или пользовательским параметрам
• Спецификации по всем расчетным поверхностям

После расчета изображаются максимальные напряжения и соотношения напряжений, отсортированные по сечениям, стержням/поверхностям, блокам стержней или местам x. В дополнение к табличным значениям результатов, изображается также соответствующая графика сечения с точками напряжений, диаграммой напряжений и значениями. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM/RSTAB.

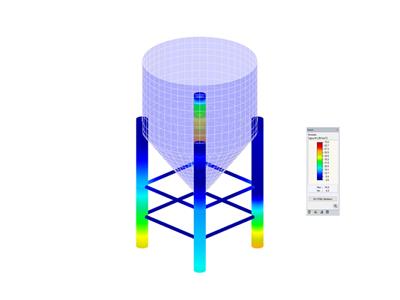

В дополнение к табличным результатам, можно вывести в графическом виде напряжения и соотношения напряжений в рабочем окне RFEM/RSTAB. Цветовая шкала и значения могут быть изменены пользователем.

Диаграммы результатов по стержням или блокам стержней позволяют оценивать результаты. Кроме того, можно открыть соответствующее диалоговое окно для каждого расчётного места, чтобы проверить соответствующие расчётные свойства сечения и компоненты напряжения в любой точке напряжения. Можно распечатать соответствующую графику со всеми подробностями расчёта.
