RFEM 5-Zusatzmodul

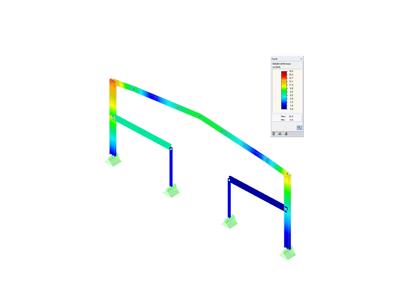

RF-KAPPA

• Volle Integration in RFEM/RSTAB mit Übernahme aller relevanten Schnittgrößen
• Intelligente Voreinstellung biegeknickspezifischer Bemessungsparameter
• Automatische Ermittlung des Schnittgrößenverlaufs und Einordnung nach DIN 18800 Teil 2

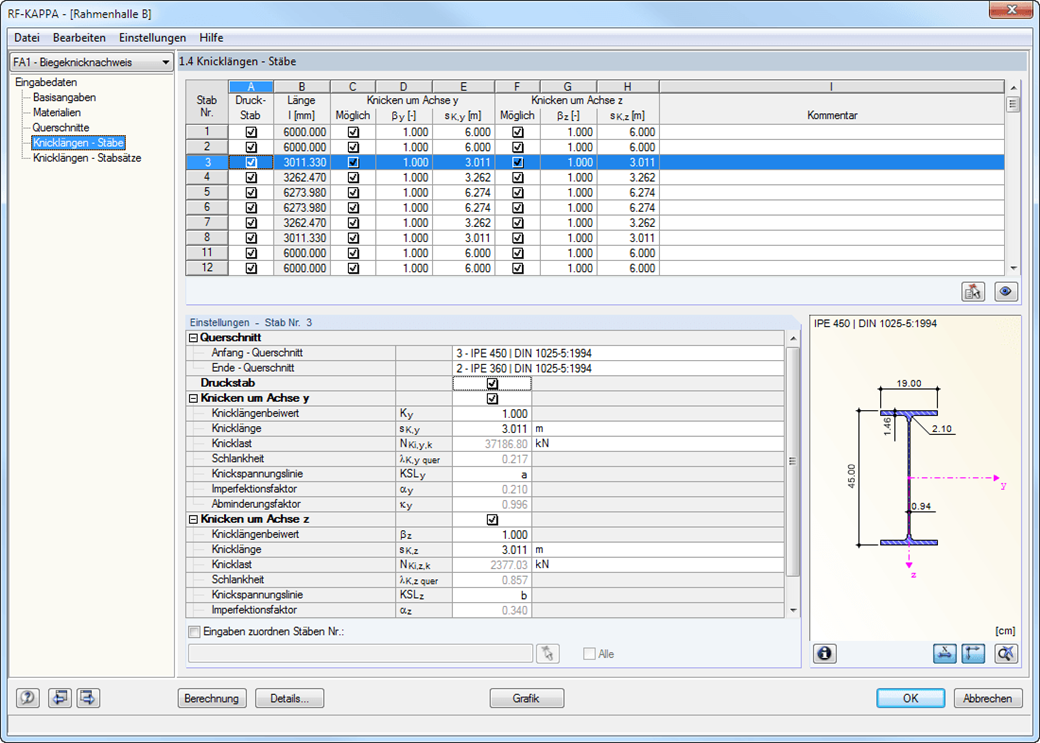

• Importmöglichkeit der Knicklängen vom Modul RF-STABIL/RSKNICK. Dabei ist eine komfortable grafische Auswahl der relevanten Knickfigur möglich

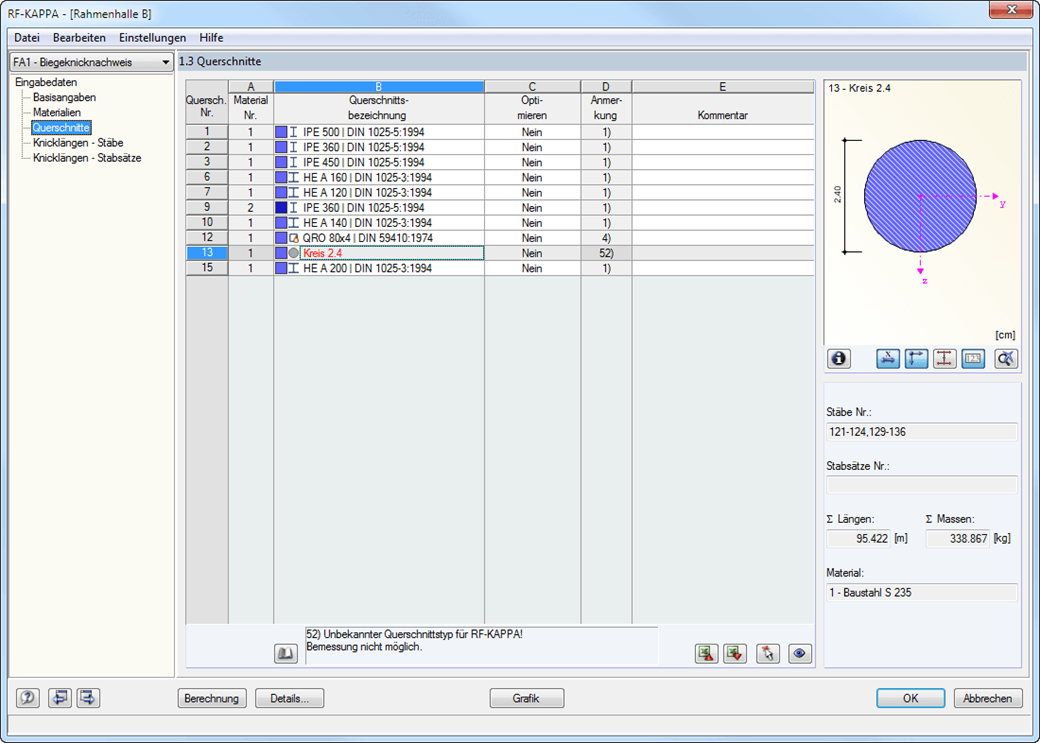

• Optimierung der Querschnitte
• Wahlweise Berechnung nach beiden vorgesehenen Nachweismethoden der DIN 18800 Teil 2
• Automatische Ermittlung der ungünstigsten Bemessungsstelle auch für gevoutete Stäbe
• Überprüfung der (c/t)-Grenzwerte nach DIN 18800 Teil 1
• Nachweis beliebiger dünnwandiger RFEM-/RSTAB - bzw. DUENQ-Profile auf Druck und Biegung ohne Interaktion nach dem Verfahren Elastisch-Plastisch
• Nachweis für I-förmige Walz- und Schweißprofile, I-ähnliche Profile, Kastenquerschnitte und Rohre auf Biegung und Druck mit Iteration nach dem Verfahren Elastisch-Plastisch

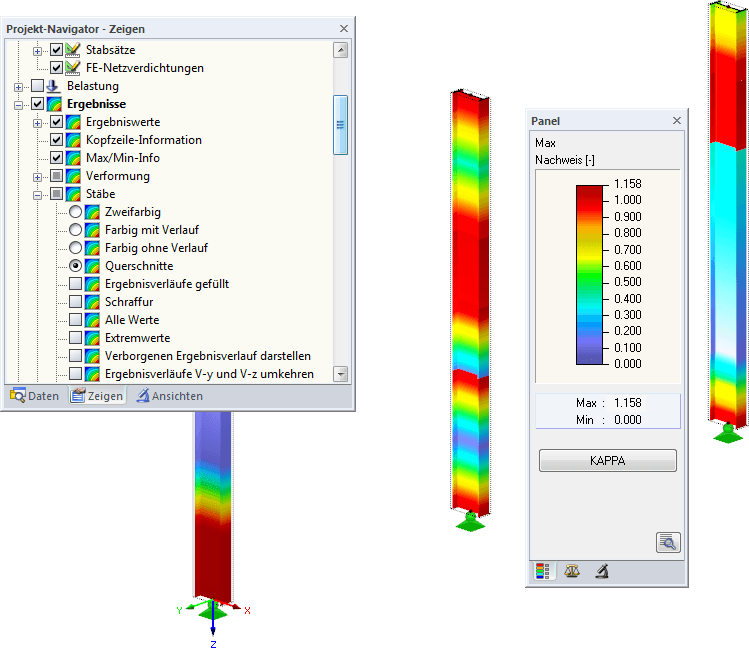

• Klar gegliederte, nachvollziehbare Nachweise mit allen Zwischenwerten in Kurz- und Langfassung
• Stückliste der Stäbe und Stabzüge
• Möglichkeit zum direkten Export aller Ergebnisse nach MS-Excel
• Handbuch mit handgerechneten Beispielen

In einem separaten Dialog können umfangreiche Detaileinstellungen für die Bemessung getroffen werden:

Bemessungsmethode nach DIN 18800

• Nachweismethode 1 nach El. (321)
• Nachweismethode 2 nach El. (322)

Nachweisverfahren

• Elastisch-Plastisch nach DIN 18800
• Elastisch-Elastisch nach einer Veröffentlichung von Kretschmar, J./ Osterrieder, P./ Beirow, B.

Grenzbeanspruchung allgemeiner Profile

• Allgemeine Profile – dazu zählen alle Querschnitte, die nicht den einfach- oder doppelsymmetrischen I-, Kasten- oder Rohrprofilen zugeordnet werden können – können auch nach dem Ersatzstabverfahren gegen Biegeknicken nachgewiesen werden. Dabei werden jedoch die plastischen Querschnittswerte ohne Interaktionsbeziehungen bestimmt. Die zulässigen Anwendungsgrenzen für diese Betrachtung sind jeweils vom Verhältnis von vorhandener Schnittgröße zu vollplastischer Schnittgröße abhängig. In den fünf Eingabefeldern besteht die Möglichkeit einer benutzerdefinierten Steuerung.

Überprüfung von grenz (c/t)

• In diesem Abschnitt kann die Überprüfung der (c/t)-Verhältnisse aktiviert oder deaktiviert werden.

Behandlung der Ergebniskombinationen

• Bei Bemessung einer Ergebniskombination ergibt sich aufgrund der Ergebnisüberlagerung an jeder Stabstelle eine Ergebnisschar, was eine eindeutige Ermittlung der Momentenbeiwerte unmöglich macht. In diesem Abschnitt kann daher für eine Ergebniskombinationsbemessung ein globaler Momentenbeiwert frei vorgegeben werden. Die vordefinierten Werte liegen unabhängig von der Bemessungsmethode auf der sicheren Seite.
