RF-LINK: Schnittstelle für Formate STEP, IGES, ACIS

Zusatzmodul für RFEM 5

Wie kann ich Ihnen helfen?

Sie haben Fragen zu Dlubal-Produkten oder benötigen Unterstützung bei der Auswahl für Ihr Projekt?

Sie können mich einfach über die unten angegebenen Kontaktmöglichkeiten erreichen.

Ich freue mich darauf, von Ihnen zu hören!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Head of Sales

+49 9673 9203-0

[email protected] Individuelle Frage stellen

Preise

RFEM 5-Zusatzmodul
RF-LINK

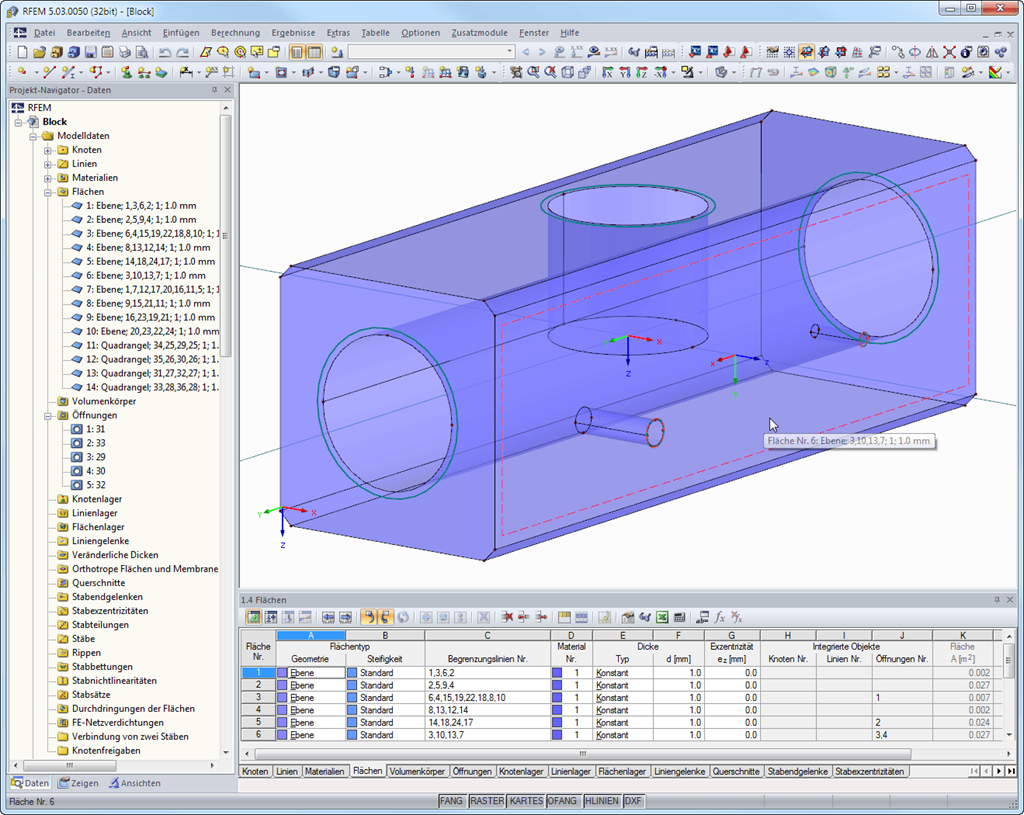

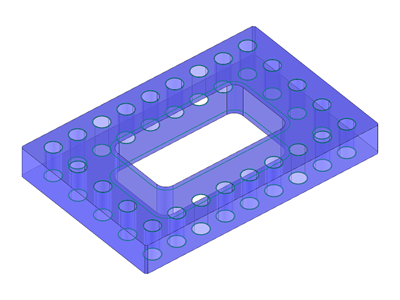

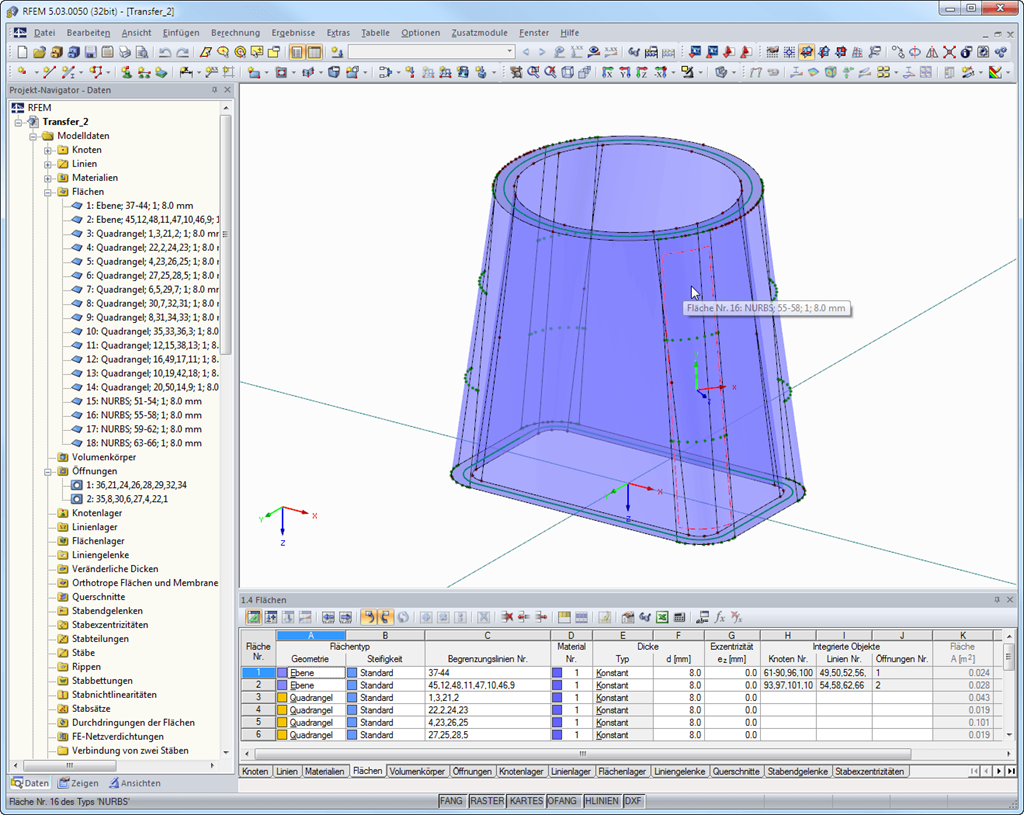

Das Zusatzmodul RF-LINK erweitert die Dateiformate für den Import in RFEM, einschließlich Standard Acis Text Format (.sat), Initial Graphics Exchange Specification (.igs, .iges), und Standard for the Exchange of Product Model Data (.stp, *.step). Diese Formate ermöglichen Ihnen den Import von Modellgeometrien in Form von Berandungslinien, Flächen und einfachen Volumen. Die Modelle können als RFEM-Objekte oder Hintergrundfolien für manuelles Abgreifen von Punkten importiert werden. Die Qualität des Modells hängt von der exportierenden Anwendung ab, und der Import erfolgt ausschließlich über Dateien. Diese Formate sind besonders im Maschinenbau weit verbreitet.

Schnittstelle für RFEM zum Import von Dateien in den Formaten STEP, IGES, ACIS

Gesamtanzahl: 3

RF-LINK | Standard ACIS Text Format (*.sat)

Das ACIS SAT-Dateiformat ist kleiner als andere 3D-Formate und spart somit Zeit beim Im- und Export von Modellen. Aktuell wird beim Export das Format ACIS 7.0 unterstützt.

Außerdem gilt SAT als besonders robust, und alle Geometrie- und Topologiedaten, soweit in RFEM relevant, bleiben in den hochgenauen SAT-Modellen erhalten.

RF-LINK | Initial Graphics Exchange Spezification (.igs, .iges)

Die Initial Graphics Exchange Specification (IGES) definiert ein neutrales, herstellerunabhängiges Datenformat, welches dem digitalen Austausch von Informationen zwischen Computer Aided Design-Programmen (CAD) dient.

RF-LINK | Standard for the Exchange of Product Model Data (.stp, .step)

Bei STEP handelt es sich um eine von der ISO intitiierte Schnittstellennorm (ISO 10303). In der Geometriebeschreibung können sämtliche für RFEM relevante Formen (Draht-, Flächen-, einfache Volumenmodelle) von CAD-Datenmodellen integriert werden.

Hinweis: Dieses Format ist nicht zu verwechseln mit der DSTV-Produktschnittstelle Stahlbau, welches ebenfalls die Dateiendung *.stp vewendet.
