Дополнительный модуль к RFEM 5
RF-LINK

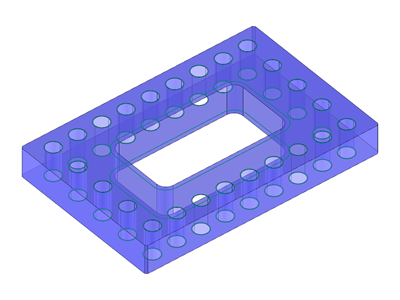

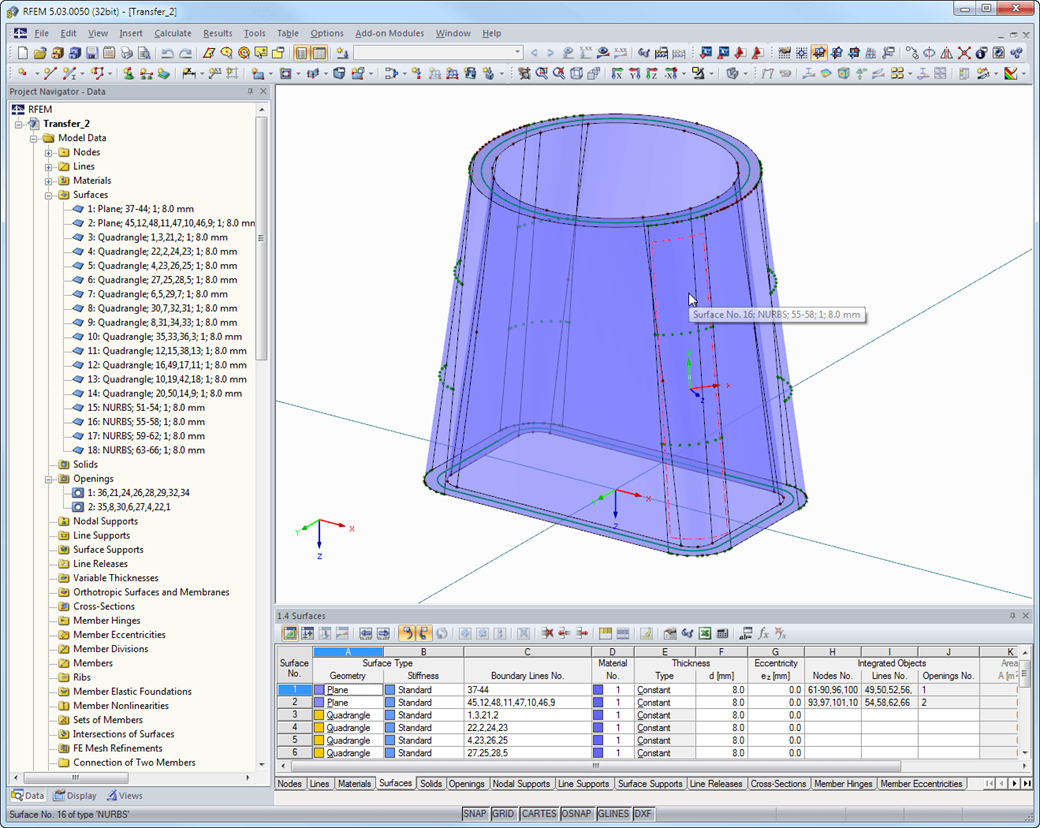

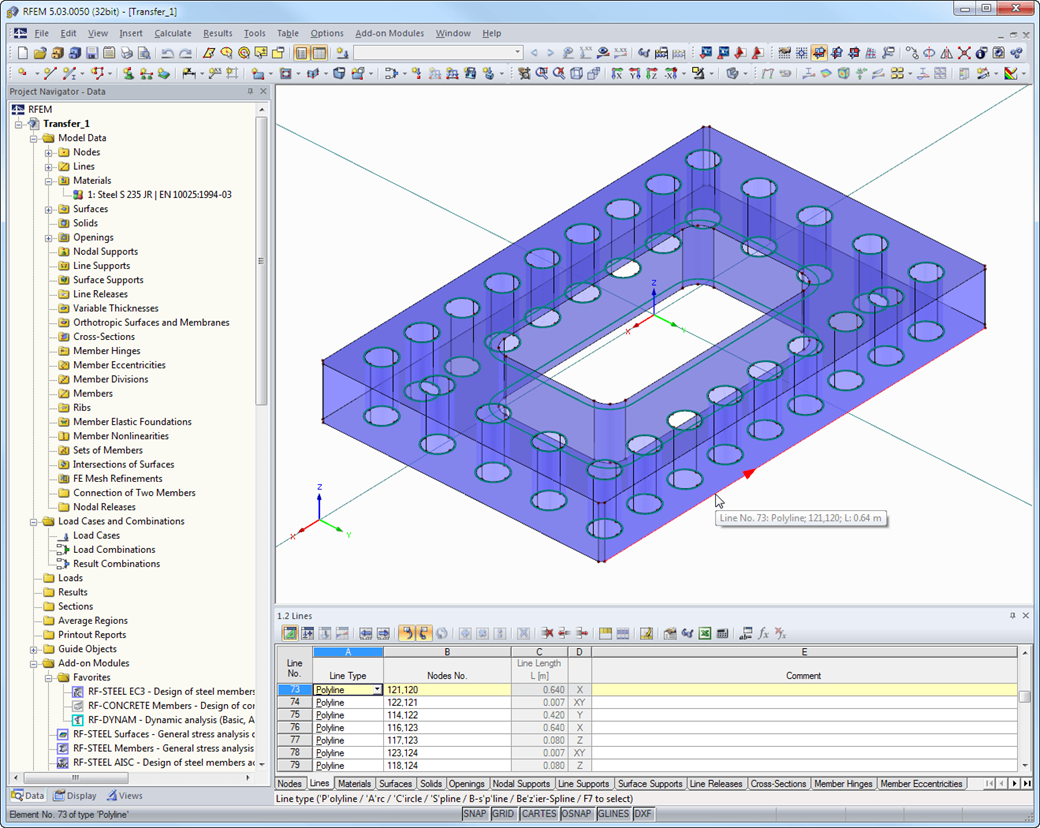

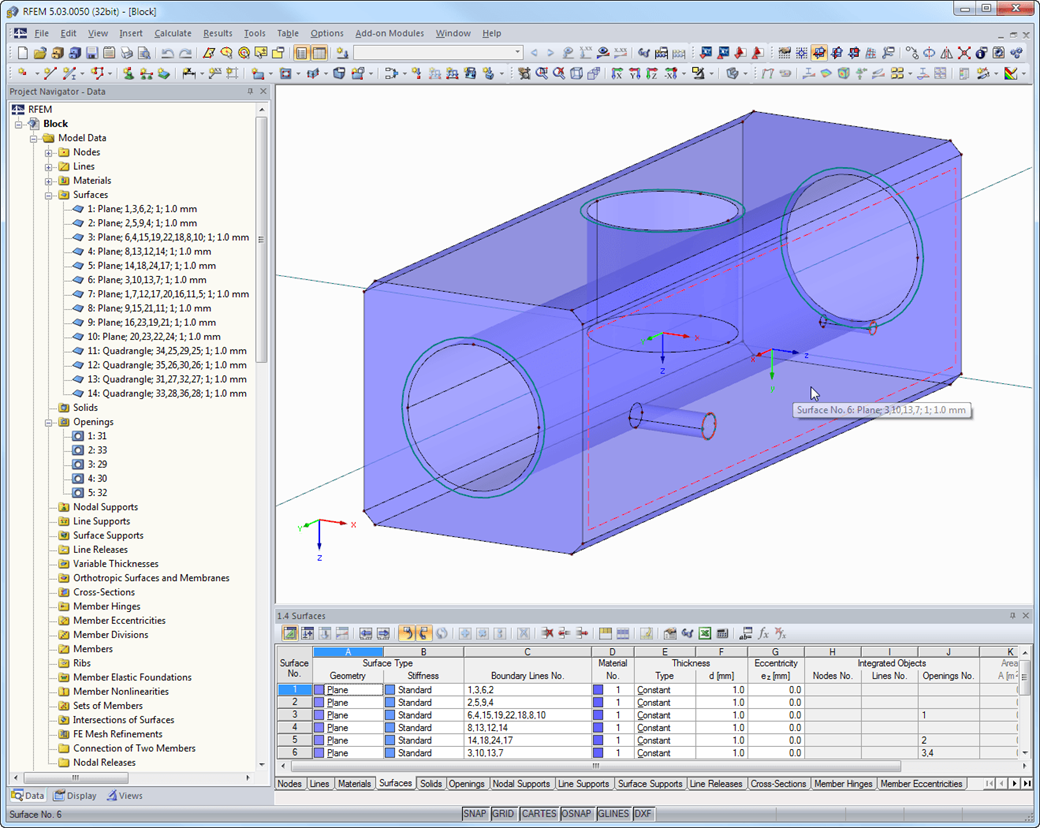

Дополнительный модуль RF-LINK расширяет выбор форматов файлов для импорта в RFEM, включая стандартный текстовый формат Acis (.sat), исходную спецификацию обмена графикой (.igs, .iges) и стандарт обмена данными модели продукта ( .stp, *.step). Эти форматы позволяют импортировать геометрию модели в виде граничных линий, поверхностей и простых тел. Вы также можете импортировать модели в качестве объектов RFEM или фоновых слоёв, чтобы задать точки вручную. Качество модели зависит от приложения-экспортера, а импорт выполняется только с помощью файлов. Эти форматы особенно широко применяются в машиностроении.

Интерфейс для импорта файлов STEP, IGES, ACIS

Всего позиций: 3

RF-LINK | Стандартный текст ACIS (*.sat)

Формат файла ACIS SAT меньше других форматов 3D файлов, благодаря чему он значительно экономит время при импорте и экспорте моделей. В настоящее время экспорт поддерживает формат ACIS 7.0.

Кроме того, формат SAT считается особенно надежным, поскольку все данные о геометрии и топологии, в соответствующих для программы RFEM местах, сохраняются в высокоточных моделях SAT.

RF-LINK | Формат файла - Initial Graphics Exchange Specification (.igs, .iges)

Initial Graphics Exchange Specification (IGES) представляет собой нейтральный, высоко независимый формат файла, который применяется для обмена цифровыми данными между программами CAD (Computer Aided Design).

RF-LINK | Standard for the Exchange of Product Model Data (.stp, .step)

Формат STEP - это стандартный интерфейс, инициированный ISO (ISO 10303). При помощи данного формата из моделей CAD можно перенести все типы объектов, относящихся к RFEM (линейные, плоские и пространственные модели).

Примечание: Не следует путать данный формат с интерфейсом продукта DSTV (Deutscher Stahlbau Verband), который использует то же расширение *.stp.
