Statikmodell der Woche 💡

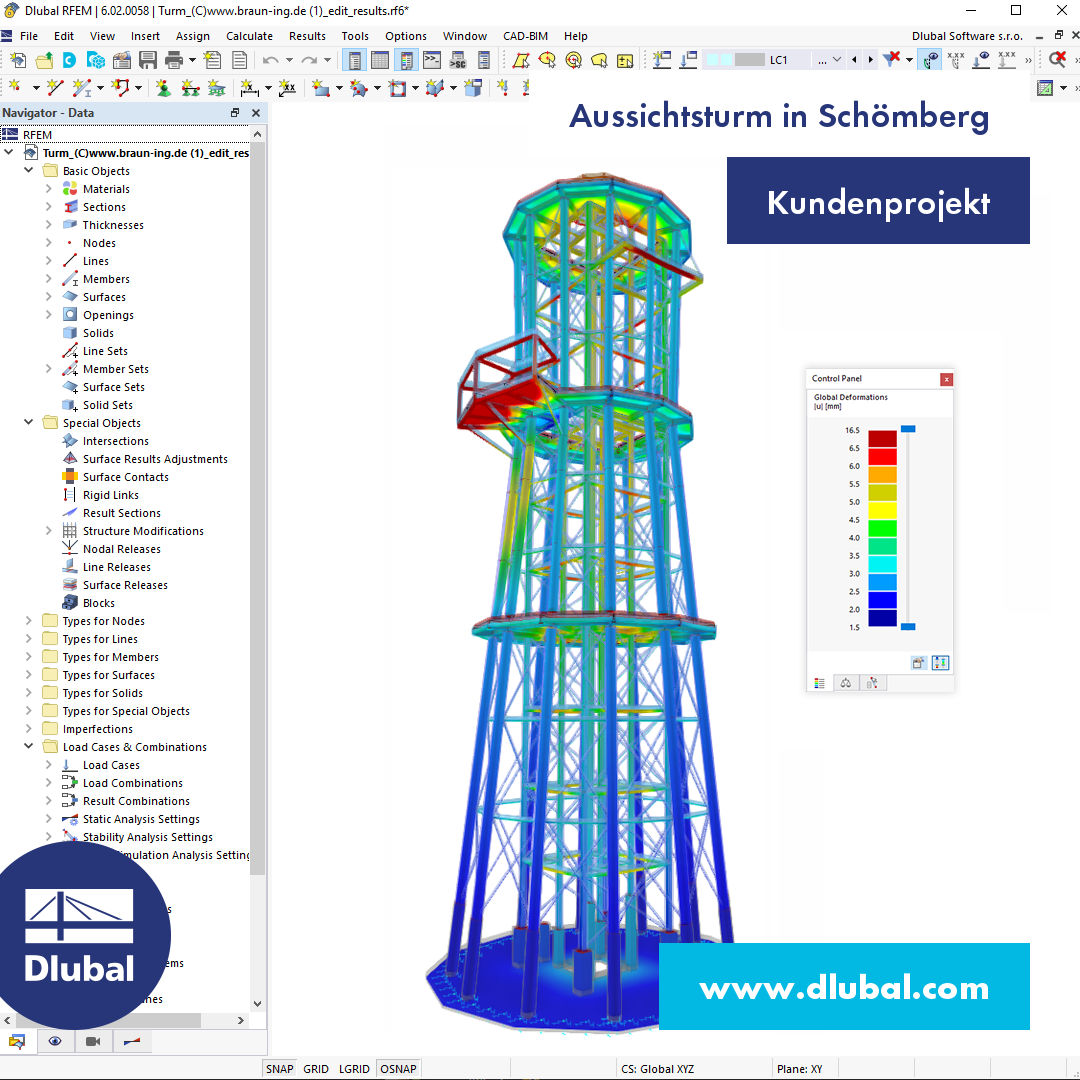

🆕 Aussichtsturm in Schömberg, #Deutschland
👉 Den Grundriss des Aussichtsturms bildet ein regelmäßiges Zwölfeck, das durch zwölf radial angeordnete Holzstützen realisiert wird. In Höhe der Plattformen sind die Stützen gelenkig miteinander verbunden. Am Fußpunkt lagern die Holzstützen auf ca. 4,5 m hohen eingespannten Stahlbetonstützen auf.
👉 Die Aussteifung der Holzkonstruktion wird über ein Verbandsystem aus Zugstabdiagonalen mit insgesamt sechs umlaufenden Druckringen aus Stahlrohren gewährleistet. Die drei Plattformen bestehen aus flächig verlegten Brettsperrholzplatten, die jeweils als horizontale Scheibe ausgebildet sind. 🌳🏢
👉 Insgesamt handelt es sich bei dem Aussichtsturm um eine schöne Mischkonstruktion aus natürlichen und künstlichen Elementen, die eine einzigartige und stabile Struktur ergibt. 🌲🔨
Erfahren Sie mehr über dieses Projekt! 🔍
https://www.dlubal.com/de/downloads-und-infos/referenzen/kundenprojekte/001189
📐 Bauherr
Gemeinde Schömberg, Deutschland
www.schoemberg.de
📐 Statik
Ingenieurbüro Braun GmbH & Co. KG
www.braun-ing.de
📐 Ausführung Massivbau
Pfirmann Industriebau GmbH & Co. KG
www.pfirmann-bau.de
📐 Ausführung Holz- und Stahlbau, Aufzug, Elektrotechnik
Stahlbau Nägele GmbH
www.stahlbau-naegele.de
