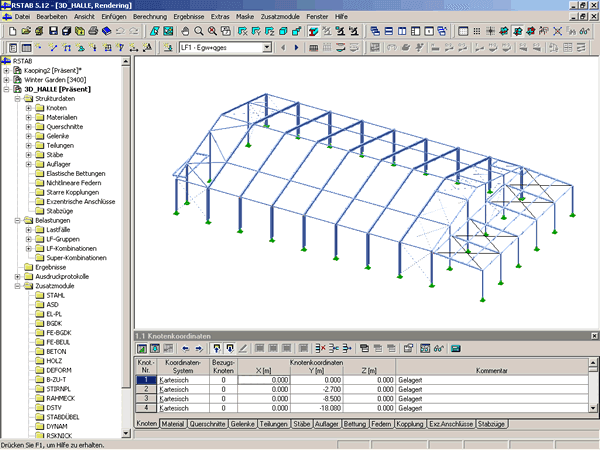

BAYWA-Baufachmarkt in Obertraubling
BAYWA-Baufachmarkt in Obertraubling
Stahlskelett-Konstruktion mit Zweigelenk- und Anbaurahmen-vordach sowie Glaseindeckung
Projektspezifikationen
BAYWA-Baufachmarkt in Obertraubling
Modelldaten
Anzahl Knoten
140
Anzahl Stäbe
235
Anzahl Lastfälle
14
Anzahl Lastkombinationen
15
Anzahl Ergebniskombinationen
2
Gesamtgewicht
28.431 t
Abmessungen (metrisch)
44.350 x 24.750 x 7.670 m
Abmessungen (imperial)
145.51 x 81.2 x 25.16 feet
