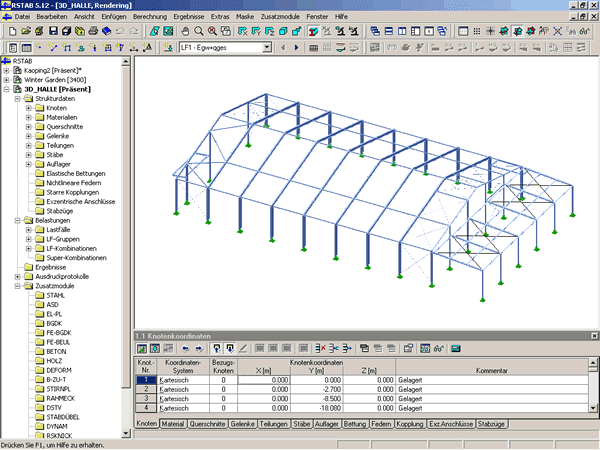

Magazzino DIY in Obertraubling (Germania)
Magazzino DIY in Obertraubling (Germania)

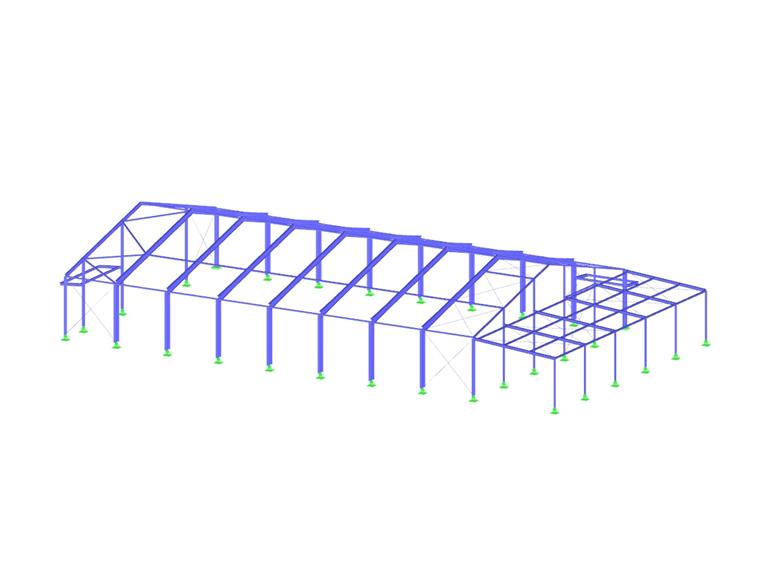

La struttura del telaio in acciaio è costituita da un telaio a doppia cerniera e da una copertura in vetro.
Specifiche del progetto
Dati modello
Numero di nodi
140
Numero di aste
235
Numero di casi di carico
14
Nr. di combinazioni di carico
15
Nr. di combinazioni di risultati
2
Peso totale
28,431 t
Dimensioni (metriche)
44.350 x 24.750 x 7.670 m
Dimensioni (imperiali)
145.51 x 81.2 x 25.16 feet
Versione del programma
8.00.38
