Tragwerksplanung | GA Leitungsbau Süd GmbH Schmidener Weg 3 70736 Fellbach Tel.: 07 11 / 9 57 36 61 |

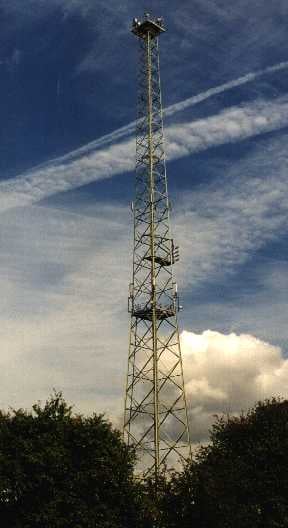

Richtfunkmast
Projektspezifikationen
Haben Sie irgendwelche Fragen?
In RFEM 6 ist es möglich, selektierte Objekte, aber auch ganze Strukturen als Blöcke zu speichern und in anderen Modellen wieder zu verwenden. Es lassen sich drei Arten von Blöcken unterscheiden: Ohne Parameter, mit Parameter und dynamische Blöcke (mittels JavaScript). In diesem Beitrag wird der erste Blocktyp (ohne Parameter) vorgestellt.
Mit RF-/RAHMECK Pro lassen sich Rahmenecken nach DIN 18800 oder Eurocode 3 bemessen. Wenn es um nicht genormte Anschlüsse oder einen tieferen Einblick in den Anschluss und dessen Verhalten geht, bietet sich eine Modellierung als Flächenmodell an. Der folgende Artikel soll zeigen, wie man ein solches Modell prinzipiell aufbauen kann.
Der Einsatz von Vollwandträgern ist oft eine wirtschaftliche Entscheidung beim Bau mit großen Spannweiten. Vollwandträger aus Stahl mit I-Profil haben typischerweise einen hohen Steg, sodass die Schubtragfähigkeit sowie der Abstand zwischen den Flanschen möglichst groß ist, aber einen dünnen Steg, um das Eigengewicht zu verringern. Aufgrund des großen Höhe-Dicke-Verhältnisses (h/tw können Quersteifen erforderlich sein, um den schlanken Steg auszusteifen.
Das Verständnis der Steifigkeit von Stahlverbindungen ist in der Tragwerksplanung von entscheidender Bedeutung. Häufig werden Anschlüsse dabei als streng gelenkig oder starr behandelt, was jedoch zu unwirtschaftlichen oder sogar gefährlichen Nachweisen führen kann. Erfahren Sie, wie das Add-On RFEM und Stahlanschlüsse von Dlubal Software' dabei helfen, die Steifigkeit und Momententragfähigkeit von Verbindungen nachzuweisen, und so eine sichere und wirtschaftlichere Bemessung zu gewährleisten.
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit programmseitigen Musteranschlüssen sowie benutzerdefinierten Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
