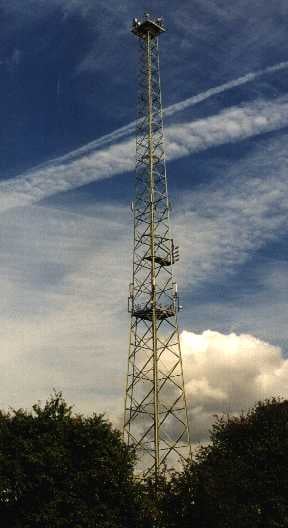

Maszt radiowy
Specyfikacja projektu
Czy mają Państwo jakieś pytania?
W programie RFEM 6 można zapisywać wybrane obiekty (a także całe konstrukcje) jako bloki i wykorzystywać je w innych modelach. Istnieją trzy typy bloków: bez parametrów, z parametrami i bloki dynamiczne (z wykorzystaniem JavaScript). W niniejszym artykule przedstawiono pierwszy typ bloku (bez parametrów).
Za pomocą modułu RF-/FRAME-JOINT Pro można wymiarować połączenia ram zgodnie z DIN 18800 lub Eurokodem 3. Rozważając połączenia niestandardowe lub przyglądając się połączeniu i jego zachowaniu, zalecamy modelowanie jako model powierzchniowy. W tym artykule pokażemy w zasadzie, jak tworzony jest tego rodzaju model.
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
Zrozumienie sztywności połączeń stalowych ma kluczowe znaczenie w projektowaniu konstrukcji. Połączenia są często traktowane jako połączenia sztywno lub sztywno przegubowe, co może prowadzić do ich nieekonomicznych lub nawet niebezpiecznych obliczeń. Dowiedz się, w jaki sposób program Dlubal Software' i rozszerzenie Połączenia stalowe pomagają weryfikować sztywność połączeń i nośność na zginanie, dzięki czemu obliczenia są bezpieczniejsze i bardziej ekonomiczne.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z połączeniami z szablonami programu oraz szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
