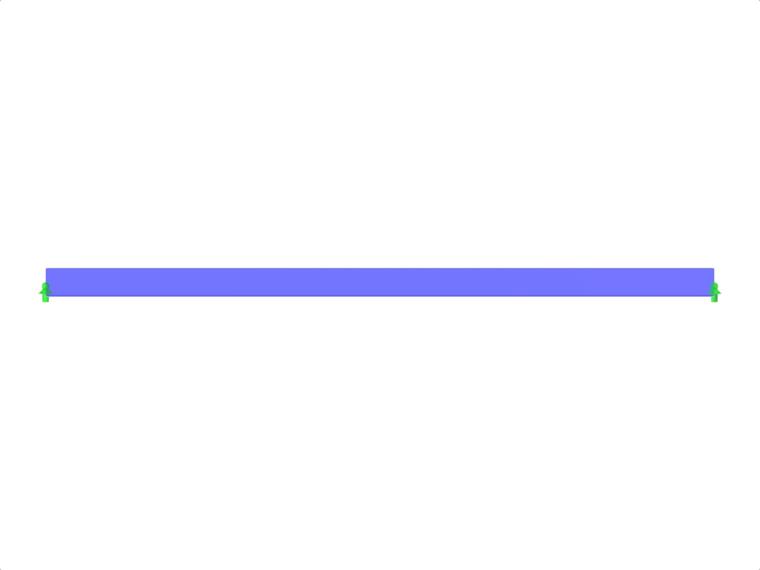

Es wird ein Träger W18x50, wie in Bild 1 gezeigt, hinsichtlich Spannweite und gleichmäßigen Eigen- und Nutzlasten gemäß ASTM A992 untersucht. Der Stab ist auf eine maximale Höhe von 18 inch (45,72 cm) begrenzt. Die Durchbiegung aufgrund der Nutzlast ist auf L/360 begrenzt. Der Träger wird einfach gelagert und durchgehend verspannt. Die vorhandene Biegefestigkeit des ausgewählten Trägers wird gemäß LRFD und ASD überprüft.
Bemessung einer gelenkig gelagerten W-förmigen Stütze nach AISC 2022 - Beispiel F.1-1A
