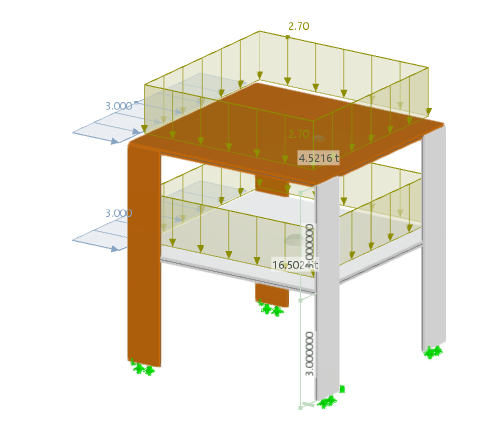

Modell 005173 | Gebäude mit 2 Stockwerken
  • Beschreibung
  • Bewertungen (0)
Ergebnisauswertung mit dem Gebäudemodell (starre Ebene)
Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Gebäude mit 2 Stockwerken 'starr'

Anzahl Knoten 29
Anzahl Linien 38
Anzahl Stäbe 2
Anzahl Flächen 10
Anzahl Volumenkörper 0
Anzahl Lastfälle 2
Anzahl Lastkombinationen 2
Anzahl Ergebniskombinationen 0
Gesamtgewicht 21.024 t
Abmessungen (metrisch) 6.000 x 6.000 x 6.000 m
Abmessungen (imperial) 19.69 x 19.69 x 19.69 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
