KB 001872 | Regeneinwirkungen auf mehrfach gekrümmte Flächen - Pfützenbildung

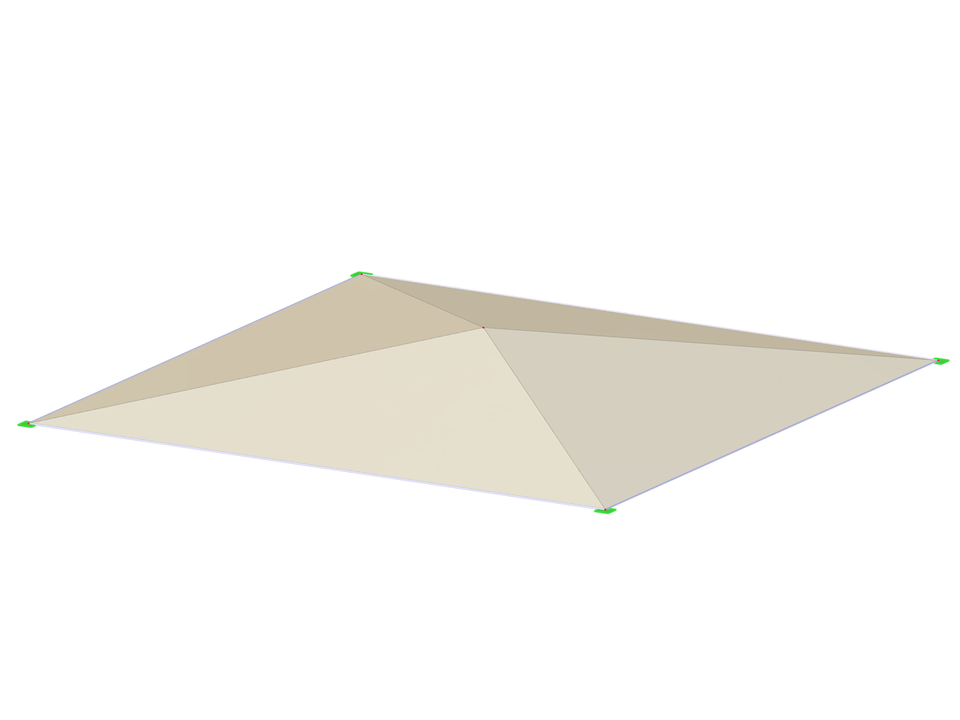

Punktgestützte Membran
| Anzahl Knoten | 5 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.160 t |
| Abmessungen (metrisch) | 10.000 x 1.000 x 10.000 m |
| Abmessungen (imperial) | 32.81 x 3.28 x 32.81 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Länge: 01:02:19 min
Veranstaltung
Länge: 01:04:02 min
Länge: 00:01:11 min
Länge: 01:12:48 min
Länge: 01:08:22 min
Länge: 00:00:39 min
Veranstaltung
Länge: 01:04:33 min
Länge: 01:15:40 min
Länge: 01:10:49 min
In diesem Artikel erfahren Sie, wie Sie in RFEM 6 bzw. RSTAB 9 Seiltragwerke modellieren und bemessen können.
In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.
Die Einhaltung von Bauvorschriften wie dem Eurocode ist unerlässlich, um die Sicherheit, Stabilität und Nachhaltigkeit von Gebäuden und anderen Strukturen zu gewährleisten. Die Numerische Strömungsmechanik (Computational Fluid Dynamics), kurz CFD, spielt dabei eine entscheidende Rolle, indem sie das Verhalten von Flüssigkeiten simuliert, Bemessungen optimiert sowie Architekten und Ingenieuren dabei hilft, die Anforderungen des Eurocodes in Bezug auf Windlastanalyse, natürliche Lüftung, Brandsicherheit und Energieeffizienz zu erfüllen. Durch die Integration von CFD in den Planungsprozess können Fachleute sichere, effiziente und vorschriftenkonforme Gebäude erstellen, die den höchsten Bau- und Design-Standards in Europa entsprechen.
In der Numerischen Strömungsmechanik (Computational Fluid Dynamics - CFD) können komplexe Flächen, die nicht vollständig massiv sind, mithilfe eines porösen und durchlässigen Mediums modelliert werden. In der Praxis sind das beispielsweise textile Bauten für Windschutzkonstruktionen, Drahtgewebe, perforierte Fassaden und Verkleidungen, Jalousien sowie Rohrbündel (übereinander angeordnete, horizontale Zylinder) usw.
Mit Hilfe der Lastart Pfützenbildung können Sie Regeneinwirkungen auf mehrfach gekrümmte Flächen unter Berücksichtigung der Verschiebungen nach Theorie III. Ordnung simulieren.
Dieser numerische Regenvorgang untersucht die zugeordnete Flächengeometrie und legt fest, welche Regenanteile abfließen und welche sich in Pfützen (Wassersäcken) auf der Fläche sammeln. Die Pfützengröße ergibt dann für die statische Analyse eine entsprechende Vertikallast.
Dieses Feature lässt sich beispielsweise für die Analyse von annähernd horizontalen Membrandachgeometrien unter einer Regenbelastung anwenden.
Zum Erklärvideo
Im Vergleich zum Zusatzmodul RF-FORMFINDUNG (RFEM 5) sind im Add-On Formfindung für RFEM 6 folgende neuen Features hinzugekommen:
- Vorgabe aller formgebenden Lastrandbedingungen in einem Lastfall
- Ablage der Formfindungsergebnisse als Anfangszustand für weitere Modellanalyse
- Automatische Zuordnung des Formfindungs-Anfangszustands über Kombinationsassistenten zu allen Lastsituationen einer Bemessungssituation
- Zusätzlich formgebende Geometrierandbedingungen für Stäbe (Unbelastete Länge, Maximaler vertikaler Durchhang, Vertikaler Tiefpunktdurchhang)
- Zusätzliche formgebende Lastrandbedingungen für Stäbe (Maximale Kraft im Stab, Minimale Kraft im Stab, Horizontale Zugkomponente, Zug am Ende i, Zug am Ende j, Mindestzug am Ende i, Mindestzug am Ende j)
- Materialtyp “Gewebe” und “Folie” in Materialbibliothek
- Parallel Formfindungen in einem Modell
- Simulation von sich nacheinander aufbauenden Formfindungszuständen in Verbindung mit dem Add-On Analyse von Bauzuständen (CSA)
Wenn Sie das Add-On Formfindung in den Basisangaben aktivieren, wird den Lastfällen mit der Lastfallkategorie „Vorspannung“ in Verbindung mit den Formfindungslasten aus dem Stab-, Flächen- und Volumenlastkatalog eine formgebende Wirkung zugewiesen. Dabei handelt es sich um einen Vorspannungslastfall. Dieser mutiert damit zu einer Formfindungsanalyse für das Gesamtmodell mit allen darin definierten Stab, Flächen- und Volumenelementen. Die Formgebung der relevanten Stab- und Membranelemente inmitten des Gesamtmodells erreichen Sie durch spezielle Formfindungslasten und reguläre Lastdefinitionen. Diese Formfindungslasten beschreiben hierbei den erwarteten Verformungs- bzw. Kraftzustand nach der Formfindung in den Elementen. Die regulären Lasten beschreiben die externe Belastung des Gesamtsystems.
Wissen Sie genau, wie eine Formfindung berechnet wird? Zunächst verschiebt der Formfindungsprozess der Lastfälle mit der Lastfallkategorie „Vorspannung“ die anfängliche Netzgeometrie mittels iterativen Berechnungsschleifen an eine Position, die optimal im Gleichgewicht steht. Für diese Aufgabe verwendet das Programm die Updated Reference Strategy (URS) Methode von Prof. Bletzinger und Prof. Ramm. Diese Technologie zeichnet sich durch Gleichgewichtsformen aus, die nach der Berechnung annähernd genau die initial vorgegebenen Formfindungsrandbedingungen (Durchhang, Kraft und Vorspannung) einhalten.
Durch den integralen Ansatz der URS wird Ihnen neben der reinen Beschreibung der zu erwartenden Kräfte oder Durchhänge auf den zu formenden Elementen auch eine Berücksichtigung von regulären Kräften ermöglicht. Das erlaubt Ihnen im gesamtheitlichen Prozess z. B. eine Beschreibung des Eigengewichts bzw. eines pneumatischen Drucks durch entsprechende Elementlasten.
Mit all diesen Optionen erhält der Berechnungskern das Potential, antiklastische und synklastische im Kräftegleichgewicht stehende Formen für flächige oder rotationssymmetrische Geometrien zu errechnen. Um beide Typen einzeln oder zusammen in einer Umgebung praxisnah umsetzen zu können, haben Sie in der Berechnung zwei Arten der Beschreibung von Formfindungskraftvektoren zur Auswahl:
- Zugmethode – Beschreibung der Formfindungskraftvektoren im Raum für flächige Geometrien
- Projektionsmethode – Beschreibung der Formfindungskraftvektoren auf einer Projektionsebene mit Fixierung der horizontalen Lage für konische Geometrien
Ich erhalte beim Modellimport in RWIND eine Meldung über überlappende Dreiecke. Was ist zu beachten?
Ich möchte Fliegende Bauten berechnen. Welche Programme können Sie empfehlen?
Welche Dlubal-Programme benötige ich für Membran- und Textilkonstruktionen?
Ich möchte Seil- und Seilnetzkonstruktionen berechnen. Geht das mit RFEM oder RSTAB?
Wie erstelle ich ein benutzerdefiniertes Gewebe?
Warum unterscheiden sich die Ergebnisse in der Modalanalyse zwischen Anfangsvorspannung und einer Flächenlast?
