KB 001872| Účinky deště na více zakřivených plochách - Ponding

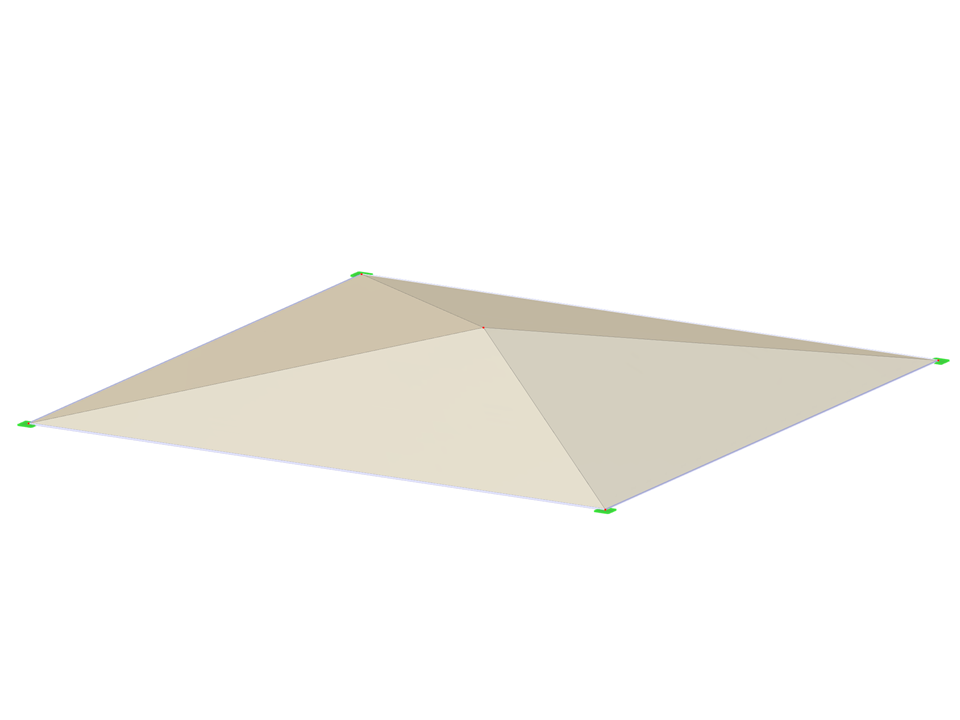

Bodová membrána
| Počet uzlů | 5 |
| Počet linií | 8 |
| Počet prutů | 4 |
| Počet ploch | 4 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,160 t |
| Rozměry (metrické) | 10,000 x 1,000 x 10,000 m |
| Rozměry (imperiální) | 32.81 x 3.28 x 32.81 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
