Dieses kleine Beispiel soll die Wölbkraftanalyse sowie den Nachweis von Offenen Profilen nach Theorie II. Ordnung mit 7 Freiheitsgraden veranschaulichen.

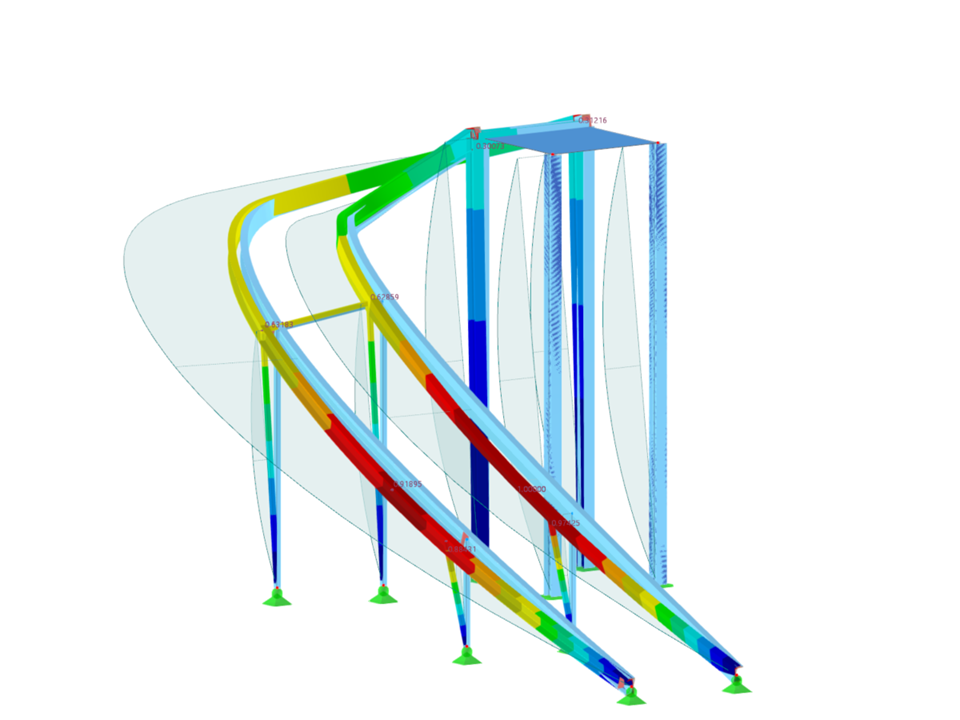

Kinderrutsche aus U-Profilen
| Anzahl Knoten | 20 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 12 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 6 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.640 t |
| Abmessungen (metrisch) | 7.000 x 3.500 x 3.000 m |
| Abmessungen (imperial) | 22.97 x 11.48 x 9.84 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
