Tento malý příklad ilustruje analýzu vázaného kroucení a posouzení otevřených průřezů podle teorie druhého řádu se 7 stupni volnosti.

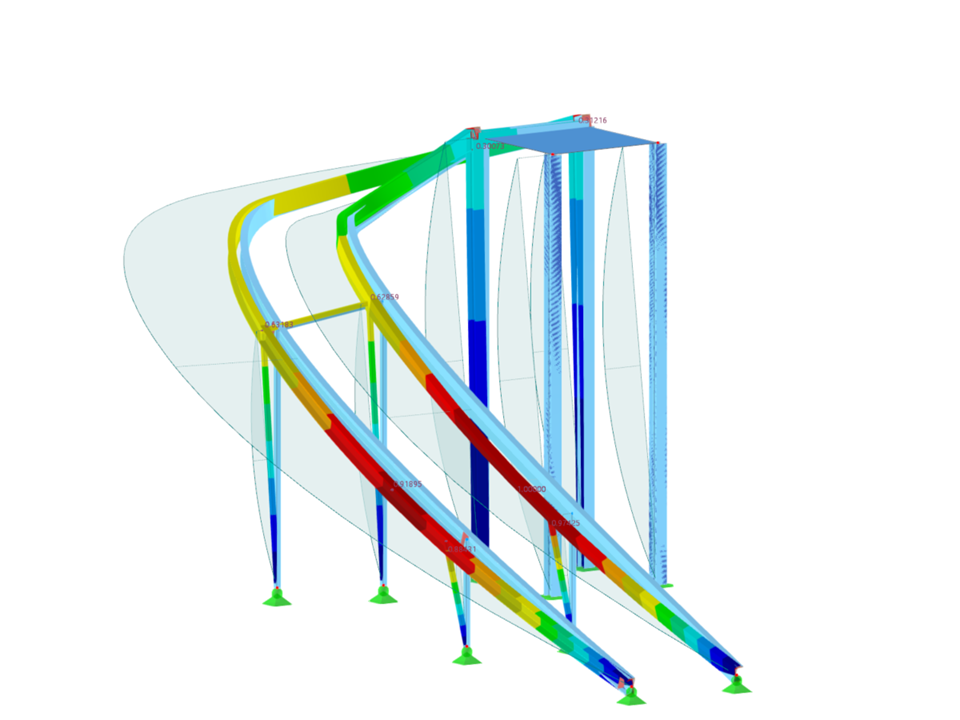

Dětská skluzavka z U-profilů
| Počet uzlů | 20 |
| Počet linií | 15 |
| Počet prutů | 12 |
| Počet ploch | 1 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 6 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,640 t |
| Rozměry (metrické) | 7,000 x 3,500 x 3,000 m |
| Rozměry (imperiální) | 22.97 x 11.48 x 9.84 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
