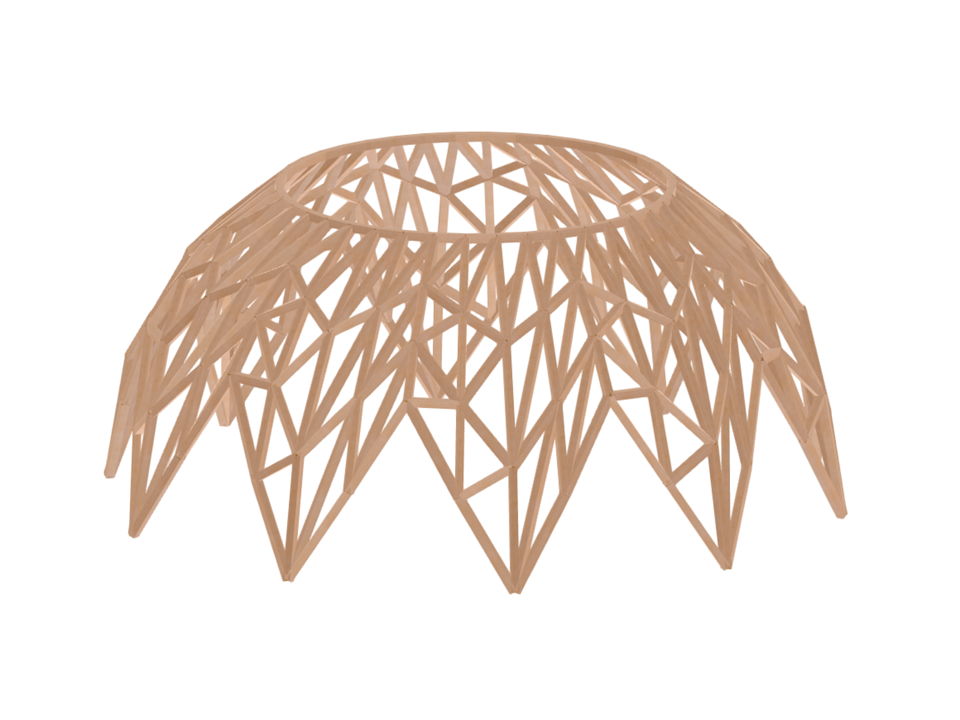

Statikmodell aus Holz. Die Konstruktion besteht aus einem gitterförmigen Fachwerk aus dreieckigen Elementen, wodurch ein Netz entsteht, das die Oberfläche der Kuppel bildet. Die Holzkonstruktion wird durch ihre natürliche Oberfläche geprägt, die die ästhetische Wärme und die organischen Eigenschaften dieses Materials zur Geltung bringt.
Rasterschale aus Holz
| Anzahl Knoten | 160 |
| Anzahl Linien | 400 |
| Anzahl Stäbe | 403 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 3 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3,450 t |
| Abmessungen (metrisch) | 11,413 x 5,105 x 12,000 m |
| Abmessungen (imperial) | 37.44 x 16.75 x 39.37 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
