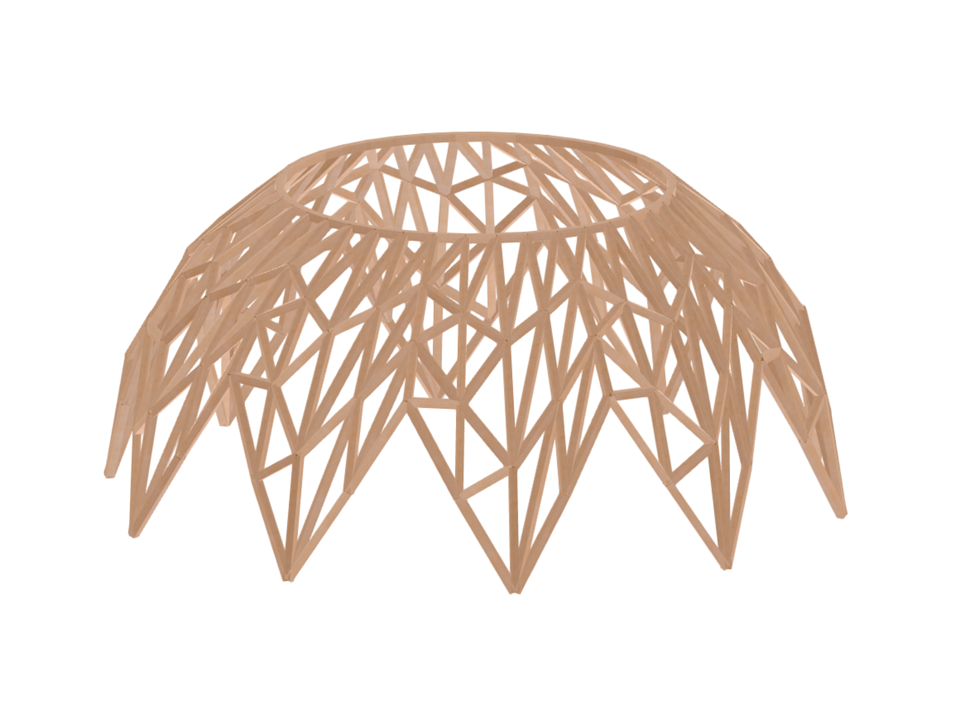

Model konstrukcyjny wykonany z drewna. Konstrukcja składa się z kratownicy składającej się z trójkątnych elementów, tworzących siatkę tworzącą powierzchnię kopuły. Drewniana konstrukcja konstrukcyjna jest wykończona naturalnym drewnem, podkreślając estetyczne ciepło i organiczne właściwości materiału.
Powłoka z drewnianego pręta kulistego
| Liczba węzłów | 160 |
| Liczba linii | 400 |
| Liczba prętów | 403 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 3 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 3,450 t |
| Wymiary (metryczne) | 11,413 x 5,105 x 12,000 m |
| Wymiary (imperialne) | 37.44 x 16.75 x 39.37 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
