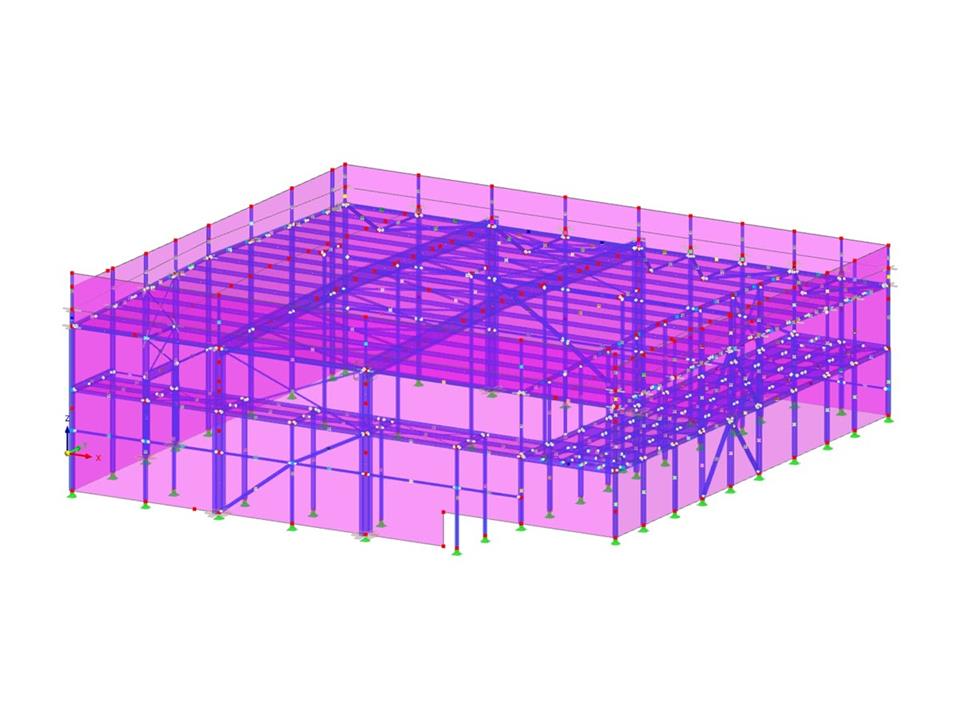

Modell der Erweiterung einer Industriehalle
Kein Download möglich
Kundenprojekt / Nur Ansicht
Anzahl Knoten | 458 |
Anzahl Linien | 651 |
Anzahl Stäbe | 527 |
Anzahl Flächen | 22 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 13 |
Anzahl Lastkombinationen | 179 |
Anzahl Ergebniskombinationen | 1 |
Gesamtgewicht | 132,907 t |
Abmessungen (metrisch) | 44,410 x 15,960 x 38,660 m |
Abmessungen (imperial) | 145.7 x 52.36 x 126.84 feet |
![KB 001840 | Brandschutznachweise für Stahlbauteile mit Feuerverzinkung in RFEM 6 / RSTAB 9](/de/webimage/040242/3508894/Brandschutzkonfiguration_verzinkte_Oberfläche.png?mw=512&hash=85254b478988eacaf9325fbc3b824d618a71d0e3)
Mit dem Add-On Stahlbemessung bemessen Sie Stahlbauteile für den Brandfall nach den einfachen Bemessungsverfahren aus Eurocode 3. Die Bauteiltemperatur zum Nachweiszeitpunkt kann dabei automatisch nach den in der Norm angegeben Temperaturzeitkurven ermittelt werden. Neben der Berücksichtigung von Brandschutzverkleidungen ist es für Sie auch möglich, die vorteilhaften Eigenschaften der Feuerverzinkung zu berücksichtigen.
![Querschnittsklassen](/de/webimage/009823/467872/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Die Bemessung der Querschnitte nach Eurocode 3 basiert auf der von der Norm festgelegten Einteilung der nachzuweisenden Querschnitte in Klassen. Die Klassifizierung der Querschnitte ist wichtig, da sie die Grenzen der Beanspruchbarkeit und Rotationskapazität durch lokales Beulen von Querschnittsteilen festlegt.
![Brandschutzkonfigurationen](/de/webimage/027419/3218876/1_DE-NEW.png?mw=512&hash=7a4857f242d7a95ac3519b186820fe50f4b1008f)
Stahl hat schlechte thermische Eigenschaften für den Brandschutz. Die Wärmeausdehnung bei steigender Temperatur ist im Vergleich zu anderen Baustoffen sehr hoch und kann bei Normaltemperatur zu Effekten führen, die aufgrund von Zwangsbeanspruchungen im Bauteil vorhanden waren. Mit steigender Temperatur nimmt die Duktilität des Stahls zu, während die Festigkeit abnimmt. Da Stahl bei einer Temperatur von 600 °C 50 % seiner Festigkeit einbüßt, ist es wichtig, die Bauteile vor Brandeinwirkungen zu schützen. Bei geschützten Stahlbauteilen kann die Feuerwiderstandsdauer aufgrund des verbesserten Erwärmungsverhaltens erhöht werden.
![Neue Knicklänge über das Register Daten im Navigator](/de/webimage/026994/3209675/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
Bei den Stabilitätsnachweisen für den Ersatzstabnachweis nach EN 1993-1-1, AISC 360, CSA S16 und anderen internationalen Normen ist die Bemessungslänge (also die Knicklänge der Stäbe) zu berücksichtigen. In RFEM 6 kann die Knicklänge manuell durch Zuordnung von Knotenlagern und Knicklängenbeiwerten ermittelt oder aus dem Stabilitätsnachweis übernommen werden. Beide Möglichkeiten werden in diesem Beitrag anhand der Ermittlung der Knicklänge der Rahmenstütze in Bild 1 gezeigt.
![Add-on "Stahlanschlüsse für RFEM 6" | Komponentenbibliothek](/de/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit einer Vielzahl programmseitiger Musteranschlüsse einschließlich benutzerdefinierter Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
![Feature 002820 | Plastische Grenzdehnung für Schweißnähte](/de/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
In der Tragfähigkeitskonfiguration für die Stahlanschlussbemessung haben Sie die Möglichkeit, die plastische Grenzdehnung für Schweißnähte zu modifizieren.
![Komponente "Fußplatte"](/de/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Mit der Komponente "Fußplatte" bemessen Sie Fußplattenanschlüsse mit einbetonierten Ankern. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
![Feature 002807 | 3D-Darstellung der FSM-Ergebnisse](/de/webimage/049281/3822101/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) als 3D-Grafik ausgeben lassen.
