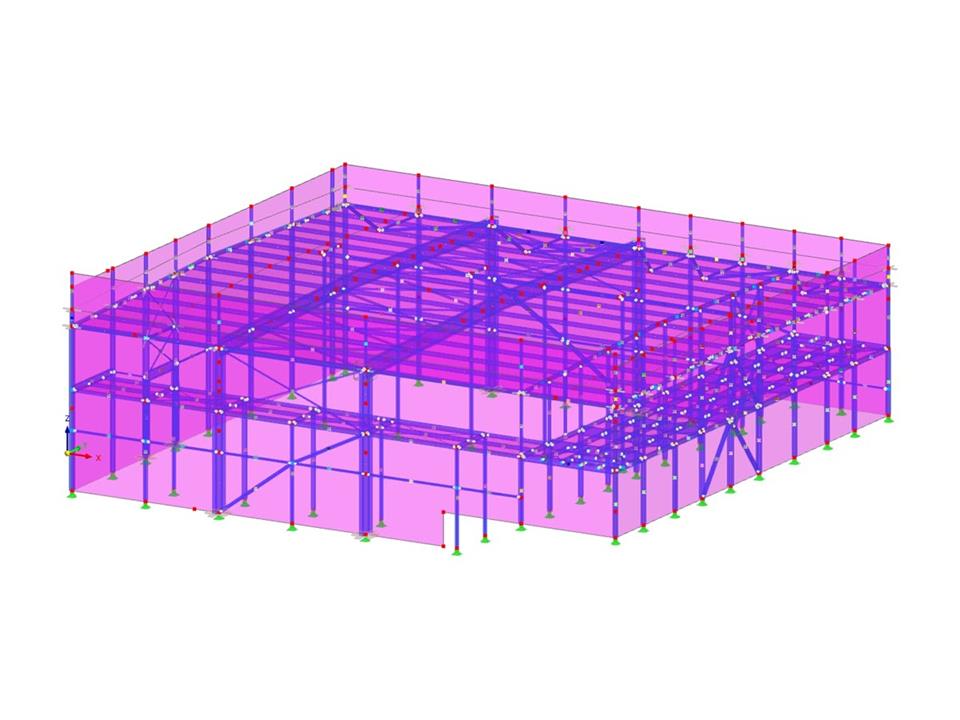

Model rozšíření průmyslové dílny
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 458 |
Počet linií | 651 |
Počet prutů | 527 |
Počet ploch | 22 |
Počet těles | 0 |
Počet zatěžovacích stavů | 13 |
Počet kombinací zatížení | 179 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 132,907 t |
Rozměry (metrické) | 44,410 x 15,960 x 38,660 m |
Rozměry (imperiální) | 145.7 x 52.36 x 126.84 feet |
![KB 001840 | Posouzení požární odolnosti ocelových žárově zinkovaných konstrukčních prvků v programu RFEM 6 / RSTAB 9](/cs/webimage/040242/3523299/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
V addonu Posouzení ocelových konstrukcí posuzujete ocelové konstrukční prvky pro případ požáru jednoduchými metodami posouzení podle Eurokódu 3. Teplotu konstrukčního prvku v době posouzení lze stanovit automaticky podle teplotních křivek uvedených v normě. Kromě zohlednění protipožárního opláštění můžete zohlednit také příznivé vlastnosti žárového zinkování.
![Třídy průřezů](/cs/webimage/009823/2420606/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
Při posuzování průřezů podle Eurokódu 3 se vychází z klasifikace posuzovaného průřezu z hlediska tříd stanovených normou. Klasifikace průřezů je důležitá, protože určuje meze únosnosti a rotační kapacity v důsledku lokálního boulení částí průřezu.
![Konfigurace požární odolnosti](/cs/webimage/027419/3214122/01-cs.png?mw=512&hash=701e65b00b48c8b9f6fd5d0b95cf71797f72ed18)
Ocel má z hlediska požární odolnosti špatné tepelné vlastnosti. Teplotní roztažnost při zvyšující se teplotě je ve srovnání s jinými stavebními materiály velmi vysoká a může vést k účinkům v důsledku vynuceného přetvoření konstrukčního prvku, které se při posouzení za normální teploty nevyskytly. Se zvyšující se teplotou roste duktilita oceli, zatímco pevnost oceli klesá. Protože ocel ztrácí při teplotě 600 °C 50% své pevnosti, je důležité konstrukční prvky před účinky požáru chránit. U chráněných ocelových konstrukčních prvků lze prodloužit dobu požární odolnosti díky lepšímu chování při zahřívání.
![Nová vzpěrná délka přes navigátor Data](/cs/webimage/026994/3204428/iMAGE_1.png?mw=512&hash=733a523c0e8f7011541a47999be0481d48d5a5a3)
Při stabilitní analýze pro posouzení metodou náhradního prutu podle EN 1993-1-1, AISC 360, CSA S16 a dalších mezinárodních norem je třeba zohlednit návrhovou délku (tedy vzpěrnou délku prutů). V programu RFEM 6 lze vzpěrnou délku stanovit ručně přiřazením uzlových podpor a součinitelů vzpěrné délky nebo ji lze také převzít z posouzení stability. Obě možnosti předvedeme v našem příspěvku na výpočtu vzpěrné délky rámové stojky z obrázku 1.
![Addon "Ocelové přípoje pro RFEM 6" | Databáze komponent](/cs/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s velkým počtem šablonových spojů na straně programu, včetně uživatelských šablon
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
![Funkce 002820 | Mezní plastické přetvoření pro svary](/cs/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
![Komponenta "Patní deska"](/cs/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
![Funkce 002807 | 3D zobrazení výsledků FSM](/cs/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
