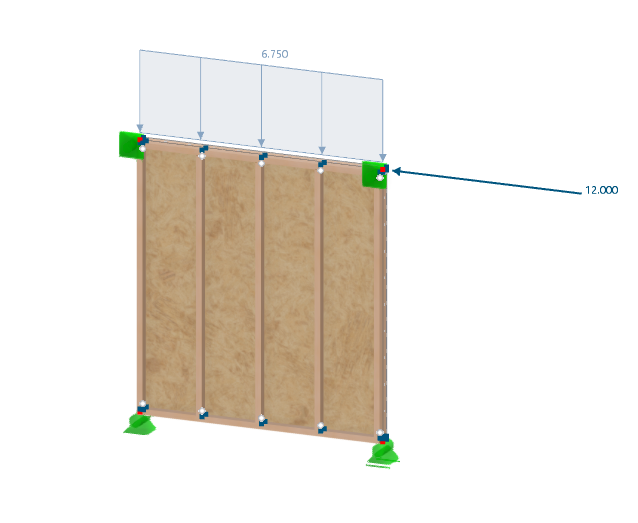

Holztafelwand mit dem Dickentyp Balkenscheibe
Modell verwendet in
Holztafelwand
| Anzahl Knoten | 36 |
| Anzahl Linien | 22 |
| Anzahl Stäbe | 7 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.298 t |
| Abmessungen (metrisch) | 2.560 x 2.750 x 0.087 m |
| Abmessungen (imperial) | 8.4 x 9.02 x 0.29 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
