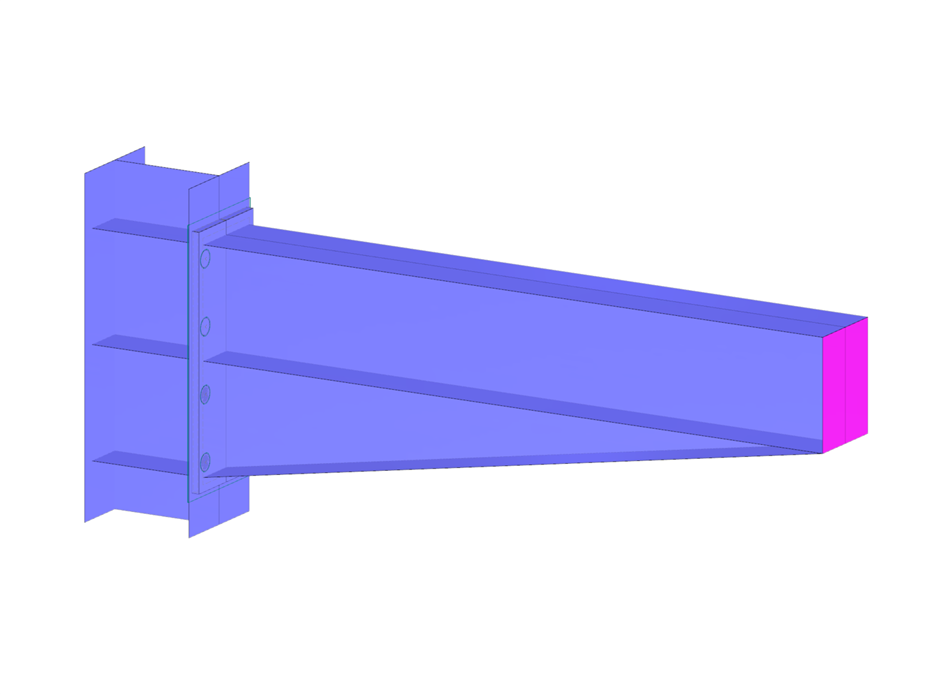

Stahlbauanschluss
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 89 |
| Anzahl Linien | 119 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 49 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,118 t |
| Abmessungen (metrisch) | 1,400 x 0,600 x 0,200 m |
| Abmessungen (imperial) | 4.59 x 1.97 x 0.66 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Produkt-Feature
Länge: 00:00:42 min
Länge: 01:02:00 min
Veranstaltung
Länge: 00:50:32 min
Veranstaltung
Länge: 01:10:26 min
Produkt-Feature
Länge: 00:00:53 min
Produkt-Feature
Länge: 00:00:32 min
Produkt-Feature
Länge: 00:00:36 min
Länge: 00:00:41 min
Produkt-Feature
Länge: 00:00:34 min
Das Verständnis der Steifigkeit von Stahlverbindungen ist in der Tragwerksplanung von entscheidender Bedeutung. Häufig werden Anschlüsse dabei als streng gelenkig oder starr behandelt, was jedoch zu unwirtschaftlichen oder sogar gefährlichen Nachweisen führen kann. Erfahren Sie, wie das Add-On RFEM und Stahlanschlüsse von Dlubal Software' dabei helfen, die Steifigkeit und Momententragfähigkeit von Verbindungen nachzuweisen, und so eine sichere und wirtschaftlichere Bemessung zu gewährleisten.
Auch die Bemessung von Momentrahmen nach AISC 341-16 ist nun im Add-On Stahlbemessung von RFEM 6 möglich. Das Ergebnis der Erdbebenbemessung ist in zwei Abschnitte gegliedert: Stabanforderungen und Anschlussanforderungen. In diesem Beitrag wird die erforderliche Festigkeit der Verbindung erläutert. Im Folgenden wird ein Beispiel für einen Vergleich der Ergebnisse zwischen RFEM und dem Handbuch zur Erdbebenbemessung nach AISC [2] vorgestellt.
Stahlbauanschlüsse können in RFEM 6 durch einfache Eingabe vordefinierter Bauteile im Add-On Stahlanschlüsse erzeugt werden. Die Sammlung solcher Komponenten wird ständig verbessert, um die Arbeit auch bei der Modellierung von Stahlverbindungen noch einfacher zu gestalten. In diesem Beitrag wird die Verbindungsplatte als eine neu in die Bibliothek des Add-Ons aufgenommene Komponente vorgestellt.
Der Vorteil des RFEM 6 Add-Ons Stahlanschlüsse besteht darin, dass man Stahlverbindungen mit Hilfe eines FE-Modells untersuchen kann, dessen Modellierung vollautomatisch im Hintergrund abläuft. Die Eingabe der Stahlverbindungskomponenten, die die Modellierung steuert, kann über eine manuelle Definition der Komponenten oder mithilfe der in der Bibliothek verfügbaren Vorlagen erfolgen. Letzteres wurde bereits in einem früheren Fachbeitrag mit dem Titel "Definition von Stahlanschlusskomponenten mithilfe der Bibliothek" behandelt. Die Definition von Parametern für die Bemessung von Stahlanschlüssen ist das Thema des Fachbeitrags "Bemessung von Stahlanschlüssen in RFEM 6".
- Zahlreiche Komponententypen wie Fuß- und Stirnplatten, Stegwinkel, Fahnenbleche, Knotenbleche, Steifen, Vouten oder Rippen zur einfachen Eingabe typischer Verbindungssituationen
- Universell einsetzbare Basiskomponenten (z. B. Platten, Schweißnähte, Schrauben, Hilfsebenen) für die Modellierung komplexer Verbindungssituationen
- Grafische Darstellung der Verbindungsgeometrie mit dynamischer Aktualisierung während der Eingabe
- Große Auswahl an Querschnittsformen: I-Profile, U-Profile, Winkel, T-Profile, Hohlprofile, zusammengesetzte Querschnitte und dünnwandige Profile
- Bibliothek im Dlubal Center mit einer Vielzahl programmseitiger Musteranschlüsse einschließlich benutzerdefinierter Vorlagen
- Automatische Anpassung der Verbindungsgeometrie – auch bei nachträglicher Bearbeitung der Bauteile – aufgrund der relativen Anordnung der Komponenten zueinander
Im Add-On Stahlanschlüsse können Sie die Steifigkeiten der Anschlüsse klassifizieren.
Für die gewählten Schnittgrößen N, My und/oder Mz werden neben der Anfangssteifigkeit auch die Grenzwerte für gelenkige und starre Anschlüsse ausgegeben. Die sich daraus ergebene Klassifizierung wird anschließend mit "gelenkig", "nachgiebig" oder "starr" tabellarisch dargestellt.
Zum Erklärvideo
Im Add-On "Stahlanschlüsse" haben Sie die Möglichkeit, in sämtlichen Komponenten die Vorspannung von Schrauben bei der Berechnung zu berücksichtigen. Die Vorspannung lässt sich einfach bei den Schraubenparametern mittels einer Checkbox aktivieren und hat Auswirkungen sowohl auf die Spannungs-Dehnungsberechnung als auch auf die Steifigkeitsanalyse.
Vorgespannte Schrauben sind spezielle Schrauben, die im Stahlbau verwendet werden, um eine hohe Klemmkraft zwischen den verbundenen Bauteilen zu erzeugen. Diese Klemmkraft bewirkt eine Reibung zwischen den Bauteilen, die die Übertragung von Kräften ermöglicht.
Funktionsweise
Vorgespannte Schrauben werden mit einem bestimmten Drehmoment angezogen, wodurch sie sich dehnen und eine Zugkraft erzeugen. Diese Zugkraft wird auf die verbundenen Bauteile übertragen und führt zu einer hohen Klemmkraft. Die Klemmkraft verhindert ein Lösen der Verbindung und sorgt für eine sichere Kraftübertragung.
Vorteile
- Hohe Tragfähigkeit: Vorgespannte Schrauben können hohe Kräfte übertragen.
- Geringe Verformung: Sie minimieren die Verformung der Verbindung.
- Ermüdungsfestigkeit: Sie sind widerstandsfähig gegen Ermüdung.
- Einfache Montage: Sie sind relativ einfach zu montieren und demontieren.
Berechnung und Bemessung
Die Berechnung von vorgespannten Schrauben erfolgt in RFEM mittels des durch das Add-On "Stahlanschlüsse" generierten Analyse-FE-Modells. Dabei werden Klemmkraft, Reibung zwischen den Bauteilen, Scherfestigkeit der Schrauben und Tragfähigkeit der Bauteile berücksichtigt. Die Bemessung erfolgt nach DIN EN 1993-1-8 (Eurocode 3) oder der US-Norm ANSI/AISC 360-16. Das erstellte Analysemodell inklusive Ergebnisse kann als eigenständiges RFEM-Modell gespeichert und verwendet werden.
Bei der Komponente Stabeditor können Sie auch, anstelle einzelner Stabplatten, den gesamten Stab als modifizierendes Objekt wählen. Somit lassen sich die beiden Operationen 'Ausklinkung' und 'Abschrägung' über mehrere Stabplatten anwenden.
Was verbirgt sich hinter der komponentenbasierten Finite-Elemente-Methode (CBFEM)?
Wie kann ich Daten zwischen RFEM 6 / RSTAB 9 und IDEA StatiCa austauschen?
Welche Programme und Add-Ons eignen sich für die Berechnung und Bemessung von Stahlkonstruktionen?
Wie erstelle ich eine Laschenverbindung im Add-On 'Stahlanschlüsse'?
Kann ich im Add-On Stahlanschlüsse Schraubengewinde von den Scherfugen gemäß AISC 360-16 ausschließen?
Können in RSECTION 1 Stabilitätsnachweise nach EN 1993-1-1 geführt werden?
