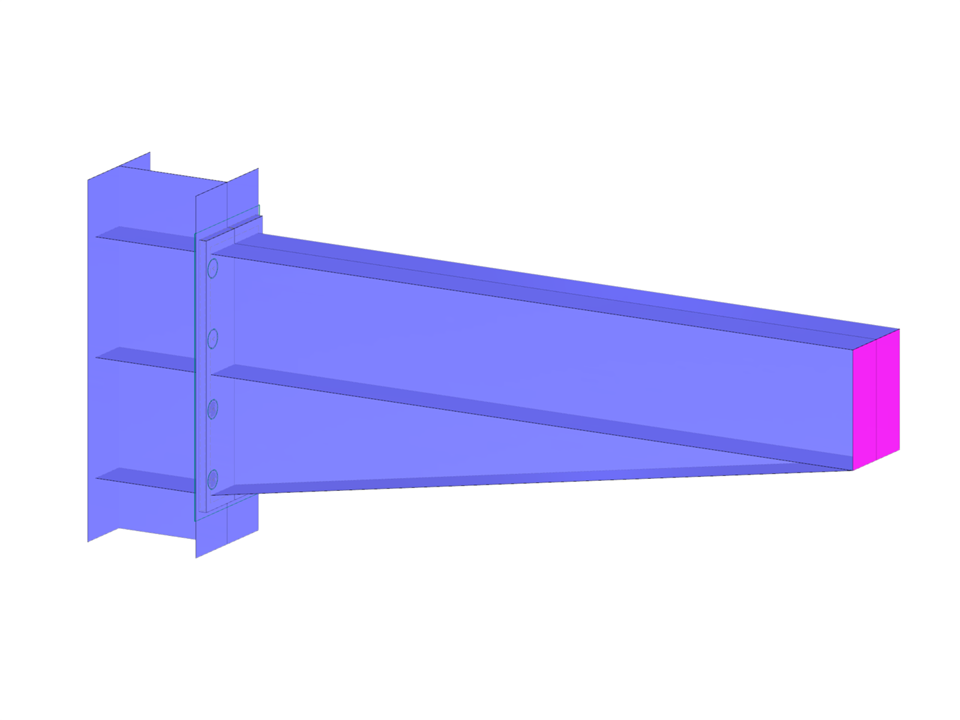

Стальные соединения
Параметры блока можно редактировать динамически | |
Количество узлов | 89 |
Количество линий | 119 |
Количество стержней | 4 |
Количество поверхностей | 49 |
Количество тел | 1 |
Количество загружений | 0 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,118 t |
Размеры (метрические) | 1,400 x 0,600 x 0,200 m |
Размеры (имперские) | 4.59 x 1.97 x 0.66 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
![Стальные соединения, смоделированные в аддоне Стальные соединения](/ru/webimage/051920/4022201/EN-DE-1.png?mw=512&hash=93381a43ac2b4cf28461d64455ce2feeb2889924)
![Жёсткость стального соединения и её влияние на расчет конструкции](/ru/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001768 | AISC 341-16 Моментная прочность соединения рамы в RFEM 6](/ru/webimage/034516/3391609/Result.png?mw=512&hash=f0621777339b8f63b334b9d11f44f77f58603014)
![Интересные связи](/ru/webimage/039984/3504978/1_EN_DE.png?mw=512&hash=2479412d205884e0946eb85db22607c38fcc0756)
![Характеристики 002667 | Классификация стальных соединений по жёсткости](/ru/webimage/043958/3624553/43958_EN.png?mw=512&hash=fc39b49982813376f3bd8134d189aa7072d89a3a)
В аддоне Стальные соединения можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблицах как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео![Характерная для 002669 | Предварительно растянутые болты для стальных соединений](/ru/webimage/043953/3610291/43953.png?mw=512&hash=a87ac47c25828001319b0659f8fb4cf43fad15c6)
В аддоне «Стальные соединения» можно учесть преднапряжение болтов при расчёте всех компонентов. Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
- Аддон «Стальные соединения»
- Пояснительное видео: Предварительно напряжённые болты для стальных соединений
Предварительно напряжённые болты - это специальные болты, используемые в стальных конструкциях для создания больших зажимных сил между соединяемыми конструктивными элементами. Эта сжимающая сила вызывает трение между элементами конструкции, которое обеспечивает передачу сил.
Функциональность
Предварительно напряженные болты растягиваются с определенным крутящим моментом, который растягивает их и создает растягивающую силу. Эта растягивающая сила передается к соединяемым элементам и приводит к высокому усилию смыкания. Сила смыкания предотвращает ослабление соединения и обеспечивает надежную передачу сил.
Преимущества
- Высокая несущая способность: болты с предварительным натяжением могут передавать большие силы.
- Низкодеформационные: минимизируют деформацию соединения.
- Усталостная прочность: устойчивы к усталости.
- Простота монтажа: их относительно легко собрать и разобрать.
Расчет и проектирование
Расчет преднапряженных болтов выполняется в RFEM с использованием расчетной модели КЭ, созданной с помощью аддона «Стальные соединения». Он учитывает силу смыкания, трение между конструктивными элементами, прочность болтов на сдвиг и несущую способность конструктивных элементов. Расчет выполняется по норме DIN EN 1993-1-8 (Еврокод 3) или по американской норме ANSI/AISC 360-16. Созданную расчетную модель, включая результаты, можно сохранить и использовать в качестве независимой модели RFEM.
![Характеристики 002647 | Расширение компонента «Редактор стержней»](/ru/webimage/042943/3566487/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
В компоненте «Редактор стержней» вы также можете выбрать весь стержень в качестве изменяемого объекта, а не отдельные пластины стержня. Таким образом, можно применить обе операции 'Паз' и 'Скос' к нескольким пластинам стержней.
![Функция 002643 | Компонент «Вставленый стержень»](/ru/webimage/042729/3572833/2023-08-15-07-22-55.png?mw=512&hash=08dd6e9847936f2d30a1627f095ee5ae7b05b489)
При проектировании соединений вы можете вставить новый стержень в качестве компонента непосредственно в аддоне Стальные соединения. Это будет учитываться только при расчёте соединения. Вы можете использовать компоненты «Сварной шов» и «Соединительные элементы» в качестве соединения с другими стержнями.
Кроме того, можно использовать компоненты «Компонент стержня» и «Редактор стержней» и расположить на вставленном стержне элементы усиления, такие как элементы жесткости и вуты.
K пояснительному видео
